Installasjon av Abra Powermate+ relé for styring av varmtvannsbereder og elbillader (ENOVAPAKKE TERMOSTAT/ELBILLADER)

  • Oppdatert

[SKIT100110]-amina-S-32A-(22kW)-Enova-Ferdig-Installert (1).jpg

Introduksjon

Denne artikkelen forklarer hvordan Enovapakken fra Abra skal installeres. Pakken består av følgende produkter, som er nødvendige for smart styring av varmtvannsbereder og elbillader:

  • Abra Linkbox+ sentralenhet
  • Frient EMI Norwegian HAN energimåler
  • Powermate+ smart trådløst relé for AV/PÅ styring av varmtvannsbereder
  • Amina S elbillader

Enovapakken kvalifiserer for Enova-støtte (opptil 35 % refusjon av kostnader til utstyr og installasjon, maksimalt 10 000 kr).

Les mer om Enova-støtte og hva som skal til for å få Enova-støtte under Enova | Abralife.no og Hva er Enova-støtte og hvordan søke?, samt Enova støtte med Abra - oversikt.



Produktliste

Produktnavn Antall Beskrivelse Artikkel EAN / GTIN NOBB El.no (NO)

Abra Linkbox+ 4G (B)

 1 stk. Sentralenheten som styrer Powermate+ 72.380.337113 7072380371134 60600427 4550400
Frient EMI Norwegian HAN (O) 1 stk.

Energimåler

 N/A 5713594002439 60760785 4550408
Abra Powermate+ (J) 1 stk.

Trådløst relé med strømmåling

 72.380.337349 7072380373497 60683109 4550405



Velg enten 14 kW eller 22 kW varianten av Amina S elbillader

Produktnavn Antall Beskrivelse Artikkel EAN / GTIN NOBB El.no (NO)
Amina S 22 kW (F) 1 stk. Smart, trådløs elbillader AST101 7090059900041 N/A 6602047
Amina S 14 kW (F) 1 stk. Smart, trådløs elbillader AST100 7090059900034 N/A 6602046



Velg ett av tilbehørene nedenfor for montering av Powermate+ (med mindre produktet monteres direkte i skjult veggboks).

Produktnavn Antall Beskrivelse Artikkel EAN / GTIN NOBB El.no (NO)
Abra Powermate+ DIN Rail Box (with J) 1 stk.

Feste for montasje på DIN-skinne

 72.380.337350 7072380373503 60683114 4550406
Abra Powermate+ Surface Mounting Box (with J) 1 stk.

Boks for utenpåliggende montasje av Powermate+

 72.380.337351 7072380373510 60683115 4550407



Løsningsbeskrivelse

Powermate+ er et smart, trådløst relé som brukes til å slå elektriske laster AV og PÅ, opptil 3000 W (maks. 14 A), samt måle strømforbruket. Produktet egner seg blant annet til styring av varmtvannsberedere som en del av Abraz smartenergistyring, som bidrar til økt energieffektivitet og reduserte strømkostnader. Med smartberederpakken kan energiforbruket optimaliseres ved å flytte oppvarming av vann til tider med lavere strømpriser – uten at det går utover komforten.

Amina S er en smart, trådløs elbillader som gir 14 kW eller 22 kW ladeeffekt (avhengig av versjon). Laderen kan styres fra minimum 6A til maksimalt 32A ladestrøm via Linkbox+.

Både Powermate+ og Amina S styres trådløst via Linkbox+, som er koblet til Nord Pool for tilgang til sanntids strømpriser. Gjennom HAN-porten på AMS-måleren i boligen overvåker systemet også det totale effektforbruket i sanntid. Disse dataene benyttes til å optimalisere både varmtvannsoppvarming og gulvtemperatur.

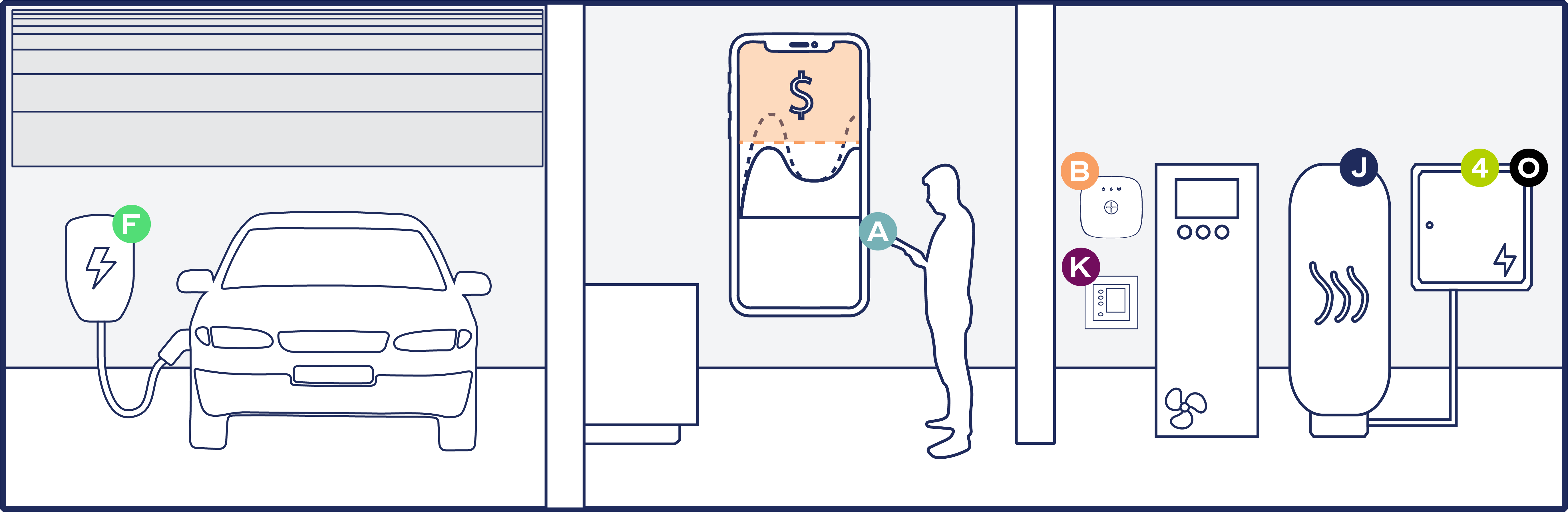

Prinsippskisse

Powermate+ (J) er designet for fleksibel installasjon og kan monteres enten i en DIN-skinneboks for Abra Powermate+ inne i sikringsskapet, i påveggsboks for Abra Powermate+ eller direkte i en veggboks.

Merk at Powermate+ (J) skal installeres av faglært elektriker. Powermate+ (J) kobles trådløst til Linkbox+ (B) for for manuell styring via Abralife-appen (A) og automatisk styring via algoritmer for smart energistyring som konfigurert i Abralife-appen (A).

Amina S (F) installeres på egnet sted i garasje eller utendørs og kobles trådløst til Linkbox+.

HAN-måler (O) installeres på støttet AMS-strømmåler ved tilkobling til HAN-porten. Merk at HAN-porten må åpnes for kommunikasjon via søknadsskjema hos nettselskapet for å fungere.



Asset 494@2x.png

Illustrasjonen viser også termostat (K) som også kan installeres for smart energistyring.



Installasjon

Installasjon av Linkbox+

Følg anvisningene i artikkelen Installasjon av Linkbox+



Produktnavn Antall Beskrivelse Artikkel EAN / GTIN NOBB El.no (NO)

Abra Linkbox+ 4G (B)

 1 stk. Sentralenheten som styrer Powermate+ 72.380.337113 7072380371134 60600427 4550400





Installasjon av HAN-måler

Følg anvisningene i artikkelen Frient EMI Norwegian HAN.



Produktnavn Antall Beskrivelse Artikkel EAN / GTIN NOBB El.no (NO)
Frient EMI Norwegian HAN (O) 1 stk.

Energimåler

 N/A 5713594002439 60760785 4550408





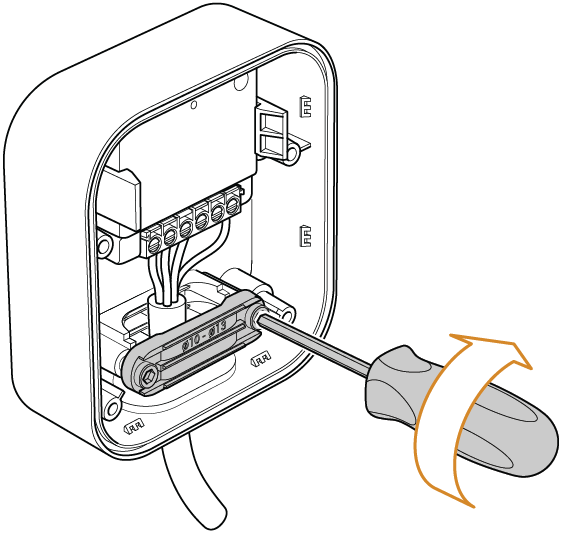

Installasjon av Amina S elbillader

Følg anvisningene i artikkelen Amina S Elbillader.



Produktnavn Antall Beskrivelse Artikkel EAN / GTIN NOBB El.no (NO)
Amina S (F) 1 stk. Smart, trådløs elbillader AST101 7090059900041 N/A 6602047





Installasjon av Powermate+

Generelt

Følg anvisningene i artikkelen Abra Powermate+.

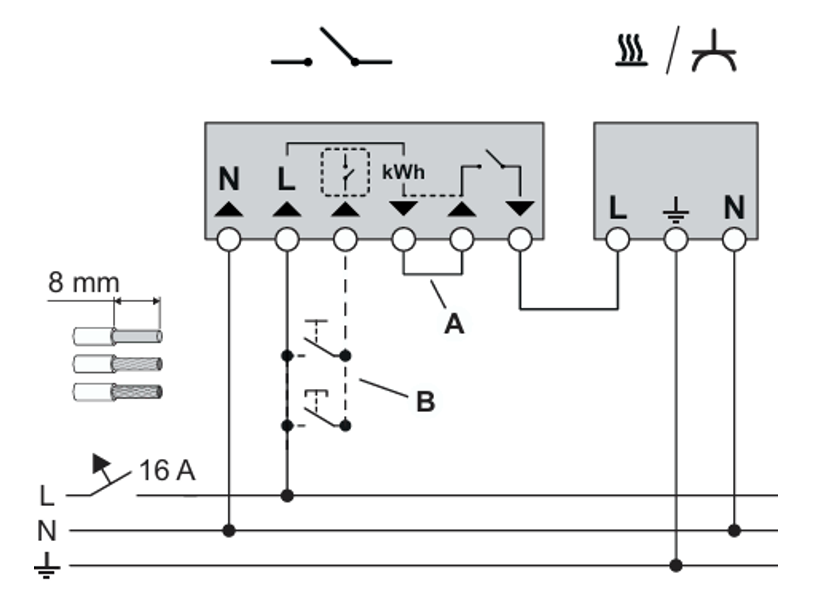

Koblingsskjema for tilkobling til varmtvannsbereder er angitt nedenfor.



Asset 10.svg

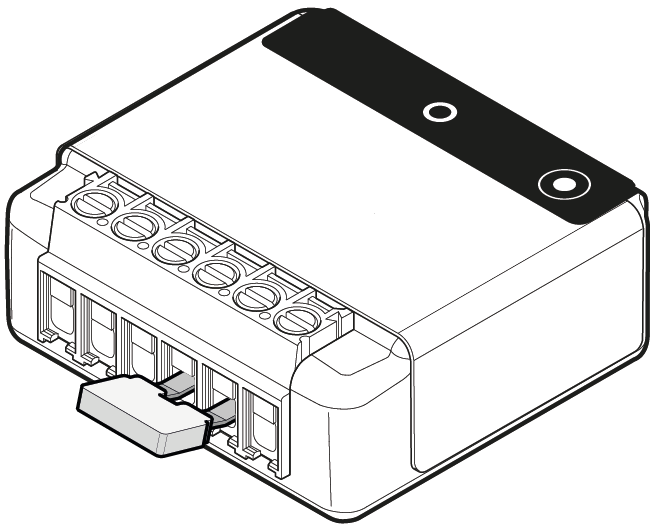

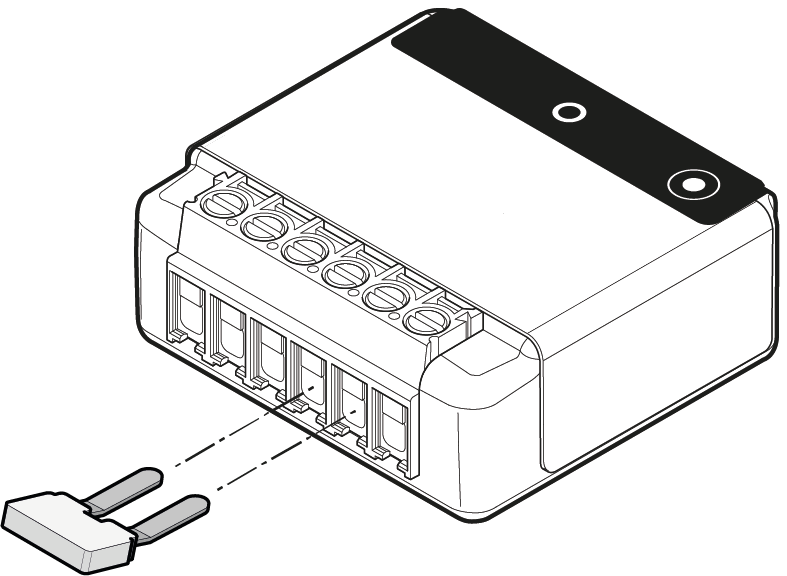

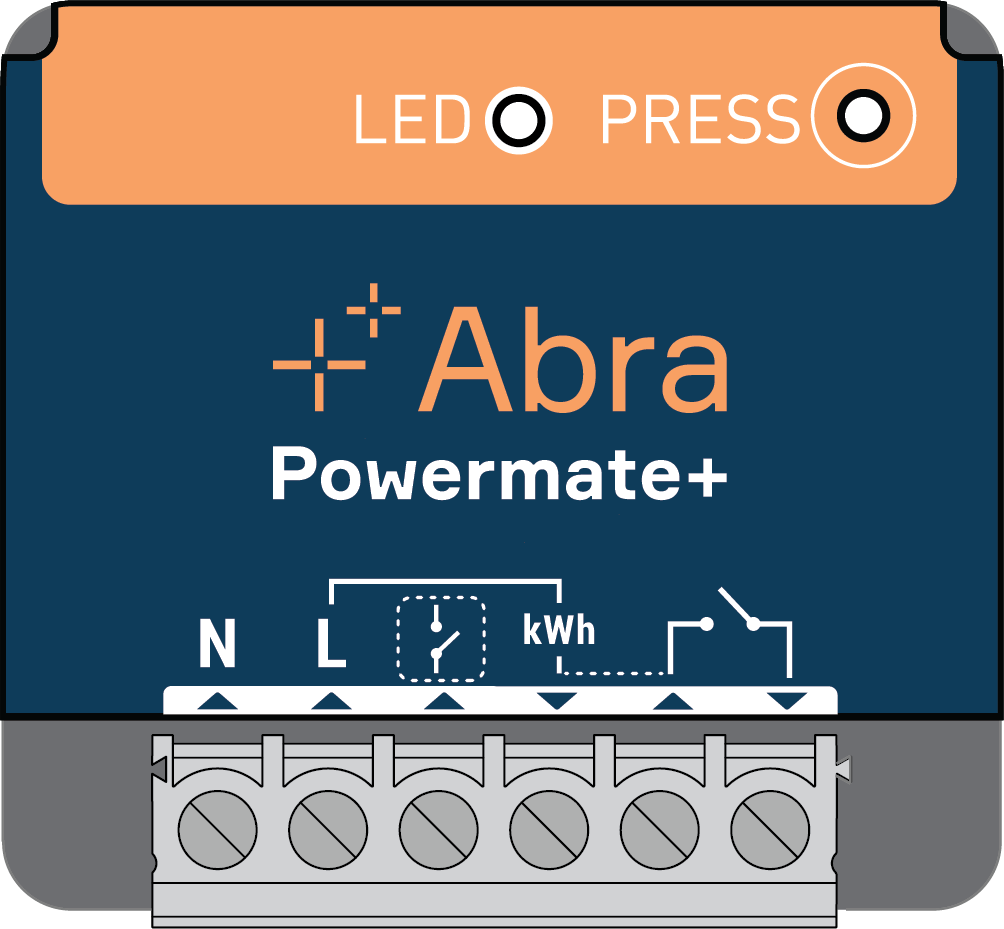

OBS! For måling av energiforbruk, er det nødvendig å koble Powermate+ (J) med en lask (EN: "shunt") som vist i illustrasjonen nedenfor. Lasken kommer ferdig installert med produktet, og skal ikke fjernes med mindre Powermate+ benyttes for annen bruk enn styring av energilaster med energimåling.



Asset 6.png                Asset 7.png



Installasjon av Powermate+ i skjult veggboks

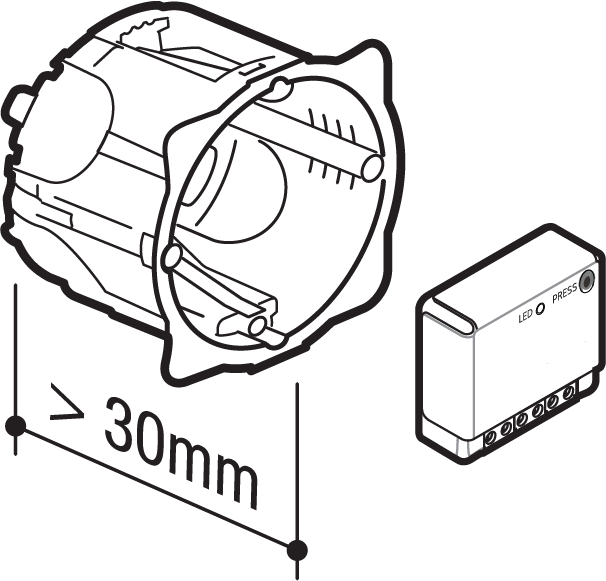

Powermate+ installeres i skjult veggboks med blindlokk (benytt merke/stil som i resten av huset) med gjennomføring av ledning(er) til varmtvannsbereder.



Wall Box@2x.png



Produktnavn Antall Beskrivelse Artikkel EAN / GTIN NOBB El.no (NO)
Abra Powermate+ (J) 1 stk.

Trådløst relé med strømmåling

 72.380.337349 7072380373497 60683109 4550405





Installasjon i påveggsboks

Følg anvisningene i artikkelen Påveggsboks for Abra Powermate+ for detaljerte anvisninger.



Asset 6.png



Produktnavn Antall Beskrivelse Artikkel EAN / GTIN NOBB El.no (NO)
Abra Powermate+ (J) 1 stk.

Trådløst relé med strømmåling

 72.380.337349 7072380373497 60683109 4550405
Abra Powermate+ Surface Mounting Box (with J) 1 stk.

Boks for utenpåliggende montasje av Powermate+

 72.380.337351 7072380373510 60683115 4550407





Installasjon på DIN-skinne i fordelingsskap/sikringsskap

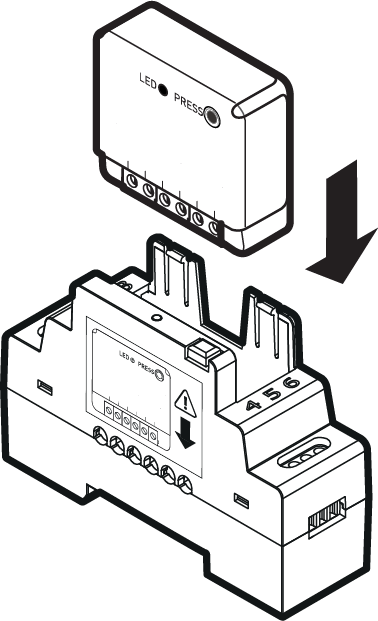

Følg anvisningene i artikkelen DIN-skinneboks for Abra Powermate+ for detaljerte anvisninger.





DIN Rail Box@2x.png



Produktnavn Antall Beskrivelse Artikkel EAN / GTIN NOBB El.no (NO)
Abra Powermate+ (J) 1 stk.

Trådløst relé med strømmåling

 72.380.337349 7072380373497 60683109 4550405
Abra Powermate+ DIN Rail Box (with J) 1 stk.

Feste for montasje på DIN-skinne

 72.380.337350 7072380373503 60683114 4550406



Aktivering av smart energistyring

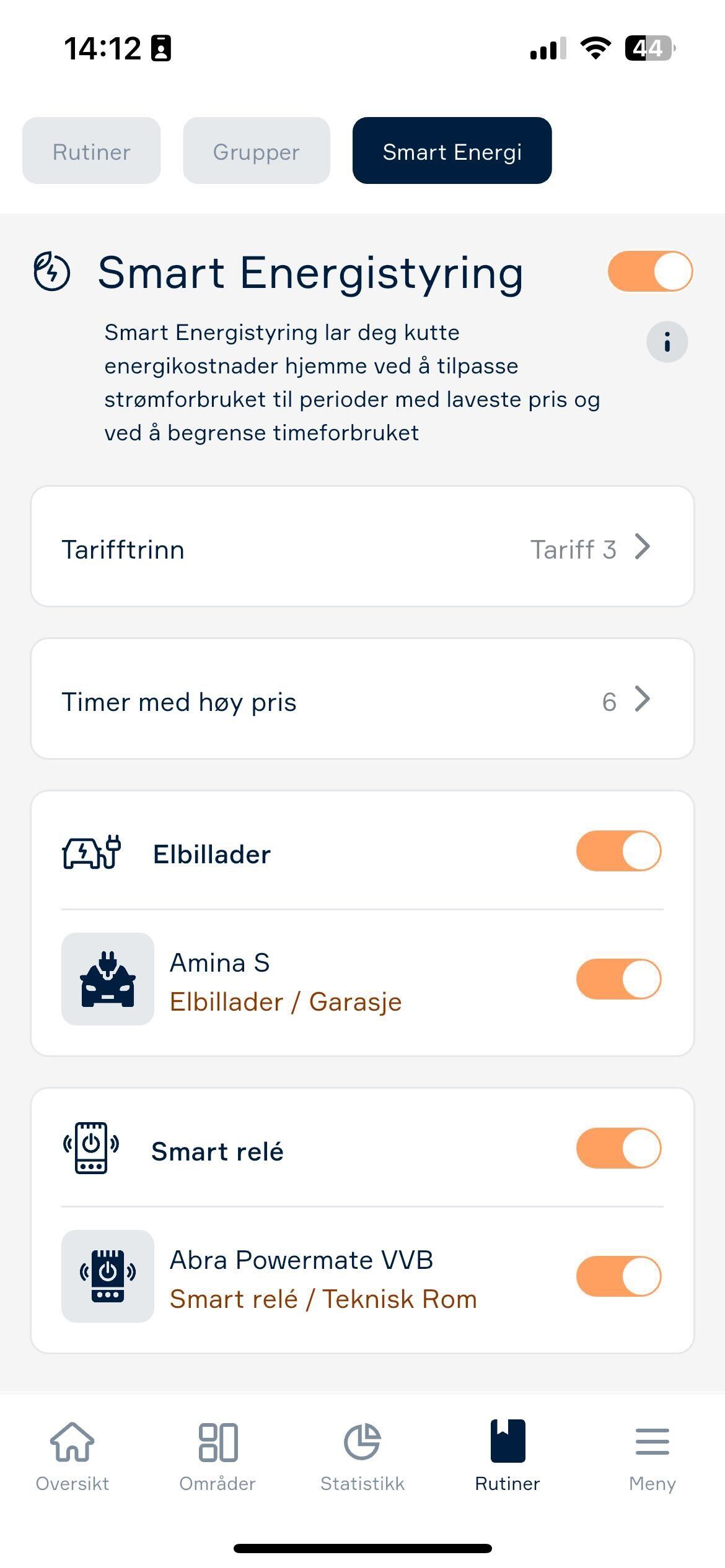

For å aktivere systemet må Smart Energistyring aktiveres i Abralife-appen.

Sett korrekt tarifftrinn og velg antall timer med høy pris, samt angi hvilke smarte enheter som skal ta del i styringen.








Arbeidsordre-instruks for installatør – Installasjon av Abra Enova/Energipakke og styring av varmtvannsbereder

1. Generell beskrivelse

Du er tildelt en arbeidsordre for installasjon av en Abra Enova/energipakke og/eller styring av varmtvannsbereder hos sluttkunde. Kunden har bestilt løsningen via Installer eller gjennom samarbeidende part.

Denne instruksen gir deg nødvendig informasjon om hvilke komponenter som skal monteres, hvordan løsningen skal installeres, tekniske og lovpålagte krav, samt hva du som installatør er ansvarlig for i oppdraget.

2. Utstyr og materiell

Alt utstyr skal hentes ut hos oppgitt grossist basert på ordrenummer og artikkelnummer oppgitt i bestillingen.

Standard pakke inkluderer:

  • Linkbox+ (hovedstyringsenhet for Abra)

  • Styreenhet for varmtvannsbereder (relé/aktuator, ofte Zigbee eller annen protokoll)

  • Eventuelle energimålere eller strømsensorer (f.eks. pulsteller, CT-klemmer)

  • Tilkoblingsmateriell iht. NEK400 (ledninger, koblingsbokser, kapsling der påkrevd)

  • Kommunikasjonsutstyr (om aktuelt)

3. Løsningsbeskrivelse – Styring av varmtvannsbereder

Løsningen gir kunden mulighet til:

  • Tidsstyre og fjernstyre varmtvannsbereder via Abra-appen.

  • Optimalisere strømforbruk ifm. timesprisbasert strømavtale (forbruk flyttes til lavprisperioder).

  • Overvåke strømforbruk relatert til berederen, dersom energimåler er inkludert.

Installasjonskrav:

  • Aktuator/rele skal kobles mellom kurs og bereder iht. NEK400.

  • Styreenhet skal kobles til Linkbox+ via radioprotokoll (f.eks. Zigbee) eller direkte via kontakt.

  • Berederen skal sikres med jordfeilbryter og overbelastningsvern.

  • Eventuelle energimålere skal monteres iht. produsentens spesifikasjoner og NEK400-7-722 for energimåling.

4. Løsningsbeskrivelse – Energipakke / Enova-støtte

Dersom arbeidsordren gjelder energipakke med mål om Enova-støtte, inkluderer løsningen:

  • Installasjon av energimålere (for styring/overvåkning av last)

  • Smart styring av definerte kurser

  • Integrasjon med Abra for rapportering og styring

Installasjonskrav:

  • Energimåling skal kobles til hovedinntak eller definerte delkurser i sikringsskap.

  • Alle målepunkter og tilkoblinger skal dokumenteres med bilder.

  • Rapportering må være aktivert i Abra-systemet.

  • Alle tiltak skal tilfredsstille Enovas krav til dokumentasjon og funksjonalitet for støtteformål.

5. Standarder og lovverk

Installasjonen skal gjennomføres i henhold til:

  • NEK 400:2022 – Elektriske lavspenningsinstallasjoner.

  • FEF – Forskrift om elektriske forsyningsanlegg.

  • Lov om håndverkertjenester for forbrukere (håndverkertjenesteloven) – spesielt §5 om pris og §9 om informasjon til forbruker.

  • Ekomforskriften, dersom kommunikasjonsutstyr installeres.

6. Akkord og kundekommunikasjon

I arbeidsordren via Installer vil det fremgå en fast akkordpris for installasjonen.

Som installatør er du ansvarlig for:

  • Å vurdere om oppdraget lar seg gjennomføre innenfor akkord.

  • Dersom avvik eller tillegg oppstår (f.eks. ekstra arbeid med bereder, dårlig fremkommelighet, behov for ekstra utstyr):

    • Kunden skal kontaktes før arbeid utføres.

    • Det skal avtales tilleggskostnad skriftlig med kunden.

    • Avvik og dokumentasjon skal lastes opp i Installer eller dokumenteres via arbeidsrapport.

Oppdrag skal ikke utvides eller faktureres utover akkord uten godkjenning fra kunde.

7. Dokumentasjon

Etter endt installasjon skal følgende dokumentasjon være lastet opp i Installer:

  • Bilder av ferdig montert utstyr og skap.

  • Bildedokumentasjon av energimåler(e) og koblinger.

  • Bekreftelse på funksjonstest (styring via app/portal).

  • Kundesignatur eller digital bekreftelse på at installasjon er gjennomført.

8. Avsluttende merknader

Abra-løsningen er utviklet for å være enkel å montere og sette i drift. Din rolle som installatør er avgjørende for en god kundeopplevelse og for å sikre at løsningene fungerer som forespeilet. Eventuelle feil eller avvik skal meldes tilbake til Felltech via Installer eller definert supportkanal.

Takk for at du representerer Felltech og Abra på en profesjonell måte.
