Introduksjon

Installasjon av en HAN-plugg i hjemmet ditt, sammen med Abra, er en effektiv måte å overvåke og styre energiforbruket på, samtidig som det utgjør en viktig del av våre smarte energisparingsløsninger. HAN-plugg kobles til AMS-strømmåleren (Avansert Måle- og Styringssystem), som vanligvis befinner seg i boligens hovedsikringsskap. Dette gir sanntids informasjon om energiforbruket i boligen, noe som gjør det mulig å smartstyre strømforbruket for å redusere belastning på strømnettet og redusere strømkostnader.

Det er nødvendig å installere et HAN-plugg for å kvalifisere til Enova-støtte – et statlig tilskuddsprogram som gir tilskudd til smart energistyring. Enova kan refundere opptil 35 % av kostnadene for både utstyr og installasjon av slikt utstyr, med et maksimalt beløp på 10.000 kroner. Du finner mer informasjon om Enova-støtte i artikkelen "Abra Enova-løsning - oversikt".

Denne artikkelen beskriver hvordan HAN-pluggen kan integreres i hjemmet ditt og tilkobles Abra Linkbox+ sentralenhet for måling av strømforbruk.

Løsningsbeskrivelse

Prinsippskisse

HAN-pluggen (O) kobles til AMS-strømmåler(e) via medfølgende RJ45 nettverkskabel. HAN-pluggen får strøm tilført fra AMS-måleren. Se veiledning nedenfor for plassering av HAN-pluggen for optimal trådløs rekkevidde til Linkbox+.

HAN-pluggen (O) tilkobles deretter trådløst til Linkbox+ (B) og viser strømforbruk i Abralife-appen (A).

Artboard 1_1@2x.png

Installasjon

For sikker bruk, korrekt funksjon og for å oppfylle kriteriene i henhold til eventuelle sikkerhetsgodkjenninger, må installasjonen utføres i henhold til produsentens anvisninger. Vi anbefaler derfor at installasjon utføres av en av våre installasjonspartnere.

Dersom du ønsker å installere selv, anbefaler vi at du leser Installasjonsmanual for Frient EMI Norwegian HAN.

Strømmålere er vanligvis montert i hovedsikringsskapet, et utendørs målerskap (nyere bygg) eller i et felles rom i leilighetsbygg. Som oftest er det kun én strømmåler for hver bolig/boenhet, men det kan forekomme flere avhengig av boligens oppsett.

OBS! Før tilkobling må HAN-porten åpnes for kommunikasjon av nettselskapet ditt. Du må kontakte nettselskapet for å be om åpning av HAN-porten, noe som gjøres uten ekstra kostnad for deg som forbruker.

Koblingsskjema

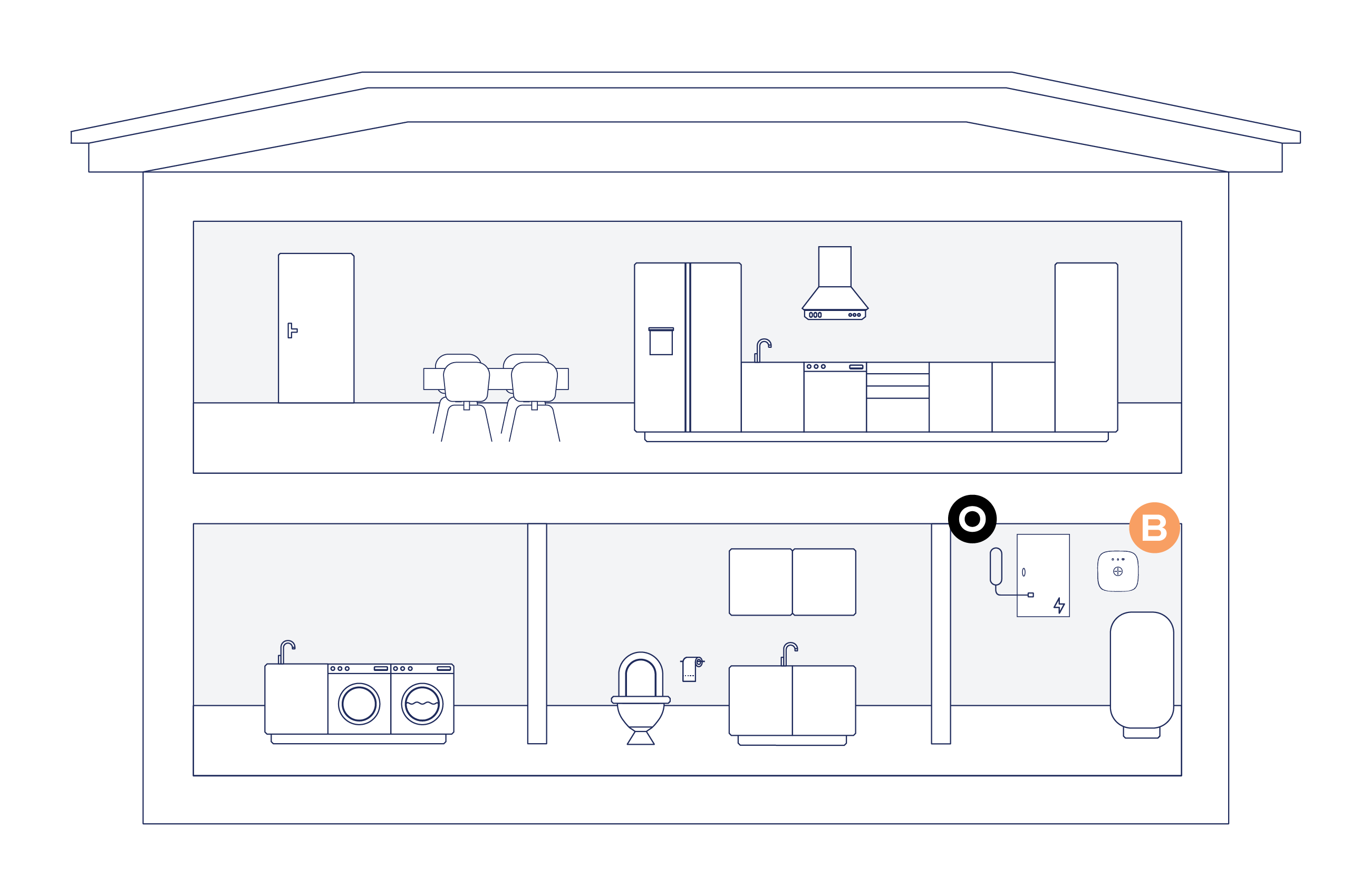

Installasjon av HAN-plugg på strømmåler montert i innendørs sikringsskap

HAN-pluggen kobles til strømmålerens HAN-port, av typen RJ45 (standard nettverksport) med medfølgende nettverksledning.

Dersom strømmåleren er plassert inne i et metallskap, anbefales det at HAN-pluggen festes på veggen på utsiden av skapet. Dette er nødvendig for å sikre god trådløs rekkevidde til Linkbox+.

Artboard 1@2x.png

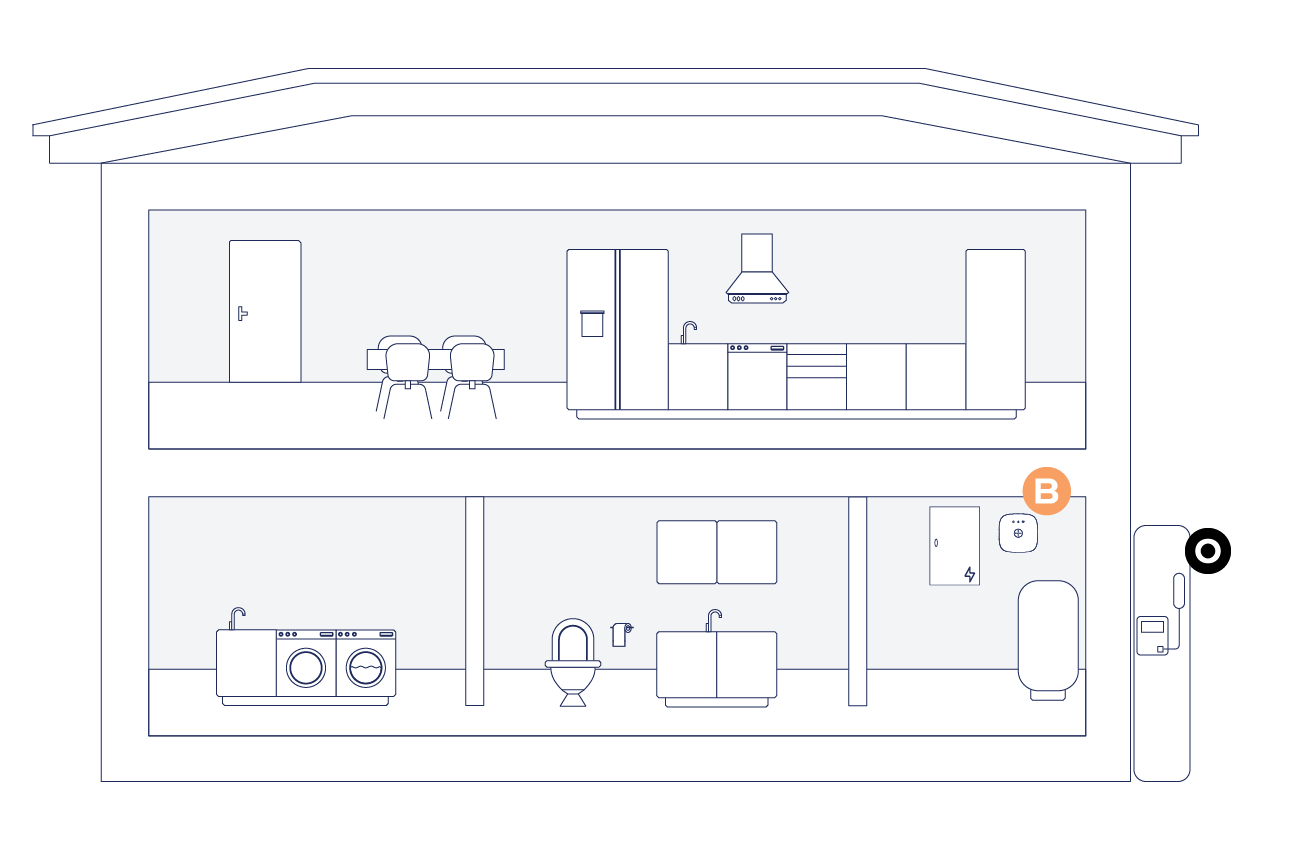

Installasjon av HAN-plugg på AMS-måler montert i utendørs målerskap

HAN-plugg kobles til strømmålerens HAN-port, av typen RJ45 (standard nettverksport) med medfølgende nettverksledning.

Benytt én av installasjonsmetodene nedenfor:

A) Monter HAN-pluggen målerskapet utenfor.

Outside in cabinet.png

B) Skjøt nettverkskabelen (maks. 100 m lengde) og trekk ledningen fra utendørs strømmåler inn i boligen til en egnet plass med tilstrekkelig trådløs dekning. Dette vil ofte være teknisk rom, der også Linkbox+ vil være montert.

Artboard 2@2x.png

C) Monter HAN-pluggen på utsiden av målerskapet inni en boks som gir værtetning. OBS! Dette anbefales kun i de tilfeller der A) ikke er mulig og B) ikke gir tilstrekkelig trådløs rekkevidde som følge av metallskapet. HAN-pluggen i seg selv tåler ikke vann, og må derfor beskyttes mot fuktighet. Vi anbefaler å benytte en boks med beskyttelse IPx5 eller bedre.

Artboard 3@2x.png

Produktliste

Produkt	Antall	Art.nr.	El.-nummer	NOBB	Link
Linkbox+ (sentralenhet)	Minimum 1 stk., men så mange som nødvendig for ønsket rekkevidde	Linkbox+ 4G 72.380.337113 eller Linkbox+ WiFi 72.380.337112	Linkbox+ 4G 4550400 eller Linkbox+ WiFi 4550401	Linkbox+ 4G 5648934 eller Linkbox+ WiFi 5648933	Abra Linkbox+ 4G \| Abralife.no
Frient EMI Norwegian HAN	Inntil 50 stk.	94436 (EAN: 5713594002439)	N/A	N/A	Frient EMI Norwegian HAN
Nettverkskabel - Cat 5 eller nyere	Inntil 100 m ved behov.	N/A	N/A	N/A	N/A
Skjøt for nettverkskabel RJ45	Så mange som nødvendig for installasjonen.	N/A	N/A	N/A	Eksempel - Kat 5E Skjøt Rett RJ45 UTP \| Elektroimportøren AS (elektroimportoren.no)
Koblingsboks IPx5	Så mange som nødvendig for installasjonen.	N/A	N/A	N/A	Eksempel - KOBLINGSBOKS IP65 AP9 HVIT \| Elektroimportøren AS (elektroimportoren.no)

Tilvalg og alternativer

Abra energiovervåking er kompatibel med både Linkbox+ WiFi og Linkbox+ 4G som sentralenheter. Velg Linkbox+ 4G som benytter mobilnettet for kommunikasjon dersom du må installere sentralenheten utenfor rekkevidden til WiFi-nettverket ditt.

Avhengig av byggets egenskaper og materialer som kan forstyrre trådløse signaler, kan det være nødvendig å installere flere Linkbox+ sentralenheter. Dette gjelder spesielt for store boliger, hus med mye betong, eller der strømmåleren er plassert langt fra sentralenheten.

Rekkevidden mellom HAN-pluggen og Linkbox+ kan forbedres ved å installere flere smarte enheter som trådløse lyspærer, termostater, brytere, og andre Zigbee-kompatible enheter tilkoblet bygningens strømnett. Disse vil fungere som "broer" og videreformidle signalet. Se artikkelen Hvordan løse dårlig trådløs dekning mellom Linkbox+ og trådløse enheter? – Abra Kundeservice (abralife.com) for mer informasjon.

Linkbox+ støtter også tilkobling og styring av andre smarte produkter og løsninger for hjemmet. For mer informasjon, besøk www.abralife.no
