DIN-skinneboks for Abra Powermate+ for installasjon av Powermate+ på DIN-skinnen i sikringsskapet.

Installasjon

Plassering

DIN Rail Box for Abra gjør det mulig å montere Powermate+ på en DIN-skinne inne i sikringsskapet.

Montasje- og installasjonsprosedyre

Installasjonen av DIN Rail Box må kun utføres av kvalifisert personell.

Følg prosedyren nedenfor:

Koble fra strømforsyningen til det elektriske panelet.
Skru ut terminalene på relébryteren som skal kobles til.
Sett relébryteren inn i DIN-skinneboksen, og sørg for riktig orientering. Terminalblokken skal være plassert til venstre.
Sørg for at terminalene er helt skrudd ut, og vær forsiktig så du ikke bøyer pinnene inne i DIN-skinneboksen.
Fest Powermate+ ved å stramme de 6 skruene.
For å koble til ledningene, skru ut de 6 skruene på terminalene til DIN-skinneboksen.
Monter relébryteren og boksen på DIN-skinnen i det elektriske panelet.
Koble terminalene i henhold til hvordan Powermate+ skal benyttes. Se illustrasjonen nedenfor for angivelse av hvordan terminalene på DIN Rail Box er tilknyttet terminalene på Powermate+.

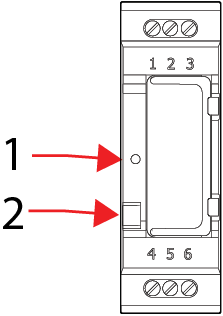

Etter installasjonen er ferdig kan Powermate+ kobles til Linkbox+. Dette gjøres ved å trykke én gang på enhetens knapp (2) som illustrert nedenfor. Når LEDen (1) på DIN Box Rail blinker oransje er den i parringsmodus, og er klar for å kobles til Linkbox+. Følg instruksjonene nedenfor under Legge til Powermate+ i Abralife-appen.

Asset 7@4x.png

For ytterligere informasjon om montering og bruk, se artikkelen "Installasjon av Abra Powermate+ relé for smart styring av varmtvannsbereder".

Merk! Powermate+ er godkjent for 14A, men i kombinasjon med DIN Rail Box er maks belastning begrenset til 10A.

Legge til Powermate+ i Abralife-appen

Fra hjemskjermen, trykk på "+"-ikonet som er lokalisert i øvre høyre hjørne. Velg deretter "Legg til enhet" fra menyen som vises. Velg type "Smart relé". Klikk så på "Abra Powermate+" fra listen over tilgjengelige enheter. Til slutt, følg de trinnvise instruksjonene som vises i appen for å fullføre installasjonen.

Bruk av produktet

Abra Powermate+ kan ikke bare brukes til å styre varmtvannsberedere, men også andre elektriske laster som belysning og elektrisk oppvarming, med mer. Dessuten måler reléet strømforbruket. Ved å bruke Powermate+ til å styre varmtvannsberederen, oppfyller du ett av kravene for å kvalifisere til Enova-støtte for din installasjon. Du kan lese mer om Enova støtte med Abra i artikkelen "Enova støtte med Abra - oversikt".

Feilsøking

Ved svakt signal eller tilkoblingsproblemer, prøv å plassere Linkbox+ nærmere smart releet for å forbedre kommunikasjonen.

Tilbakestilling eller gjenoppretting av fabrikksinnstillinger

For å tilbakestille enheten, trykk og hold inne enhetens knapp i mer enn 5 sekunder. LEDen (1) vil blinke oransje. Trykk deretter på knappen igjen (kort trykk) for å bekrefte tilbakestillingen. Hvis tilbakestillingen er vellykket, vil LEDen blinke vekselvis rødt og grønt, deretter blinke oransje.
