Abra Powermate+ er et smart, trådløst relé med innebygget strømmåler som kan benyttes til mange ulike formål, samt måle energiforbruket.

Blant annet kan produktet brukes til å styre:

• Varmtvannsberedere AV og PÅ
• Stikkontakter tilkoblet varmeovner, belysning, etc.
• Garasjeporter
• Kommersielle låsesystemer (typisk brukt i borettslag, næringsbygg, etc.)
• Belysning
• Avtrekksvifter

Installasjon

Plassering

Abra Powermate+ er designet for fleksibel installasjon og kan monteres enten på en DIN-skinne inne i sikringsskapet eller direkte i en veggboks. Produktet er spesielt utviklet for smart styring av varmtvannsberedere, men kan også benyttes for styring av garasjeporter og andre enheter med potensialfrie innganger.

Se Installasjonsløsninger – Abra Kundeservice (abralife.com) for detaljerte

Merk! Installasjonen av Powermate+ skal utføres kun av kvalifisert personell.

Paring og oppsett av Powermate i Abralife-appen

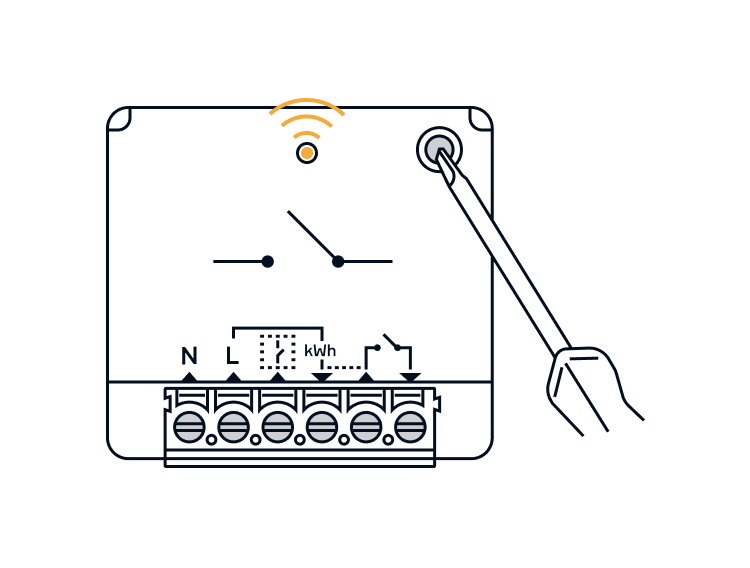

Etter installasjonen er ferdig kan Powermate+ kobles trådløst til Linkbox+. Dette gjøres ved å trykke én gang på enhetens knapp merket som illustrert nedenfor. Når enhetens LED blinker oransje er den i paringsmodus, og er klar for å kobles til Linkbox+.

Fra hjemskjermen i Abralife-appen, trykk på "+"-ikonet som er lokalisert i øvre høyre hjørne. Velg deretter "Legg til enhet" fra menyen som vises. Velg type "Smart relé". Klikk så på "Abra Powermate+" fra listen over tilgjengelige enheter. Til slutt, følg de trinnvise instruksjonene som vises i appen for å fullføre installasjonen. OBS! Velg korrekt konfigurasjon for å sikre at produktet fungerer mot korrekt utstyr.

For ytterligere informasjon om montering, se artikkelen  "Installasjon av Abra Powermate+ relé for smart styring av varmtvannsbereder".

OBS! Aktivering av impulsmodus

Dersom Powermate+ skal benyttes for å styre garasjeporter, låsesystemer og andre enheter med potensialfrie innganger (dvs. der Powermate+ ikke skal styre hovedstrømforsyning av/på), er det viktig å aktivere impulsmodus før du kobler modulen til Linkobox+. Dette for å unngå skade på utstyret ditt.

Trykk kort på knappen på relébryteren 5 ganger. LED-lampen pulserer grønt, noe som bekrefter aktivering av impulsmodus. Du kan nå fortsette installasjonen av Powermate+.

For å deaktivere impulsmodus, gjenta en serie med 5 korte trykk.

Koblingskjemaer

Varmtvannsberedere AV og PÅ

Stikkontakter tilkoblet varmeovner, belysning, etc.

Garasjeporter og kommersielle låsesystemer

Belysning

For vanlig belysning, se koblingsskjema for stikkontakter. I stedet for stikkontakter, installer lamper som skal ha 230V AC input.

LED-belysning kobles som angitt nedenfor:

Varmepumper

Avtrekksvifter

Bruk av produktet

Abra Powermate+ kan ikke bare brukes til å styre varmtvannsberedere, men også andre elektriske laster som belysning og elektrisk oppvarming, med mer. Dessuten måler reléet strømforbruket. Ved å bruke Powermate+ til å styre varmtvannsberederen, oppfyller du ett av kravene for å kvalifisere til Enova-støtte for din installasjon. Du kan lese mer om Enova støtte med Abra i artikkelen "Enova støtte med Abra - oversikt".

Feilsøking

Ved svakt signal eller tilkoblingsproblemer, prøv å plassere Linkbox+ nærmere smart releet for å forbedre kommunikasjonen.

Tilbakestilling eller gjenoppretting av fabrikksinnstillinger

For å tilbakestille enheten, trykk og hold inne enhetens knapp i mer enn 5 sekunder. LEDen vil blinke oransje. Trykk deretter på knappen igjen (kort trykk) for å bekrefte tilbakestillingen. Hvis tilbakestillingen er vellykket, vil LEDen blinke vekselvis rødt og grønt, deretter blinke oransje.

Tekniske data
