Introduksjon
Som prosjekterende er målet ditt å sikre at et brannvarslingsystem fra Abra er like robust i praksis som på tegnebrettet. Denne artikkelen gir en trinnvis veiledning i hvordan du dimensjonerer, konfigurerer og dokumenterer installasjonen av produkter i et Abra-system – fra trådløse røykvarslere til integrasjon med eksisterende EN 54-anlegg i nyere bygg – slik at anlegget oppfyller både forskriftskrav og beboernes og styrets forventninger.
En konservativ prosjektering – med rikelig dekning, hensyn til demping av trådløse signaler fra for eksempel armerte dekker, strategisk plassering av sentralenhet(er) og redundant internettforbindelse – er avgjørende for et stabilt og driftssikkert system.
Tilstrekkelig dekning sikrer god kommunikasjon mellom varslerne, raskere overføring til Abra sin skytjeneste og færre falske feilmeldinger i driftsfasen. Tilsvarende vil god soneinndeling, tydelig merking av røykvarslere og nøyaktig dokumentasjon redusere responstiden ved utløst alarm og forenkle feilsøking. Denne innføringen hjelper deg med å ta riktige, konservative valg tidlig i prosessen, slik at installatørens arbeid i felt blir effektivt, og idriftsettelse og FDV-overlevering går sømløst.
Forutsetning for å fortsette prosjektering er å gjøre seg kjent med følgende artikler:
- Hvor kan brannvarslingssystem fra Abra installeres? – Abra Kundeservice
- Brannvarslingssystem fra Abra for borettslag og sameier - Introduksjon – Abra Kundeservice
- Installasjon av Abra Brannsikring i flerbolig prosjektert før TEK10 – Abra Kundeservice
- Installasjon av Abra Brannsikring i flerbolig prosjektert etter TEK10 – Abra Kundeservice, samt Kobling av EN54-sentral til Linkbox+ 4G – Abra Kundeservice
Registrering av ny installatør
Nye installatører må følge anvisningene nedenfor for å komme i gang:
- Opprett installatør-bruker via Abralife-appen for mobiltelefon.
- Kontakt Abra kundesupport for å få opprettet et nytt prosjekt, samt få tilgang til dette i Abra Portal. Du vil da få tilgang til prosjektet som administrator, og kan starte konfigurasjon av brannvarslingssystemet.
Retningslinjer for prosjektering
For flerbolig prosjektert før TEK10
Ved prosjektering, ta hensyn til retningslinjer for plassering av røykvarslere i fellesområder som beskrevet i Installasjon av Abra Brannsikring i flerbolig prosjektert før TEK10 – Abra Kundeservice.
Retningslinjer for plassering av røykvarslere i private boenheter tilknyttet borettslaget og sameier er beskrevet under "Installasjon av røykvarslere" i artikkelen Installasjon av Abra Brannsikring - Private boliger.
Merk!
- Ved installasjon i fellesområder, som for eksempel trappeoppganger, skal det plasseres minst én Linkbox+ for annenhver etasje. I tilfeller med lukkede trapperom, for eksempel med branndører, skal det installeres én Linkbox+ per etasje.
- Avstanden mellom en Linkbox+ og tilknyttede røykvarslere skal ikke overstige 10 meter (målt i radius fra Linkboxen).
- Hver Linkbox+ kan maksimalt tilkobles 10 røykvarslere.
- Røykvarslerne er godkjent for bruk i oppholdsrom, trappeoppganger og boder. De er ikke godkjent for installasjon på råloft, i råkjellere eller i garasjeanlegg.

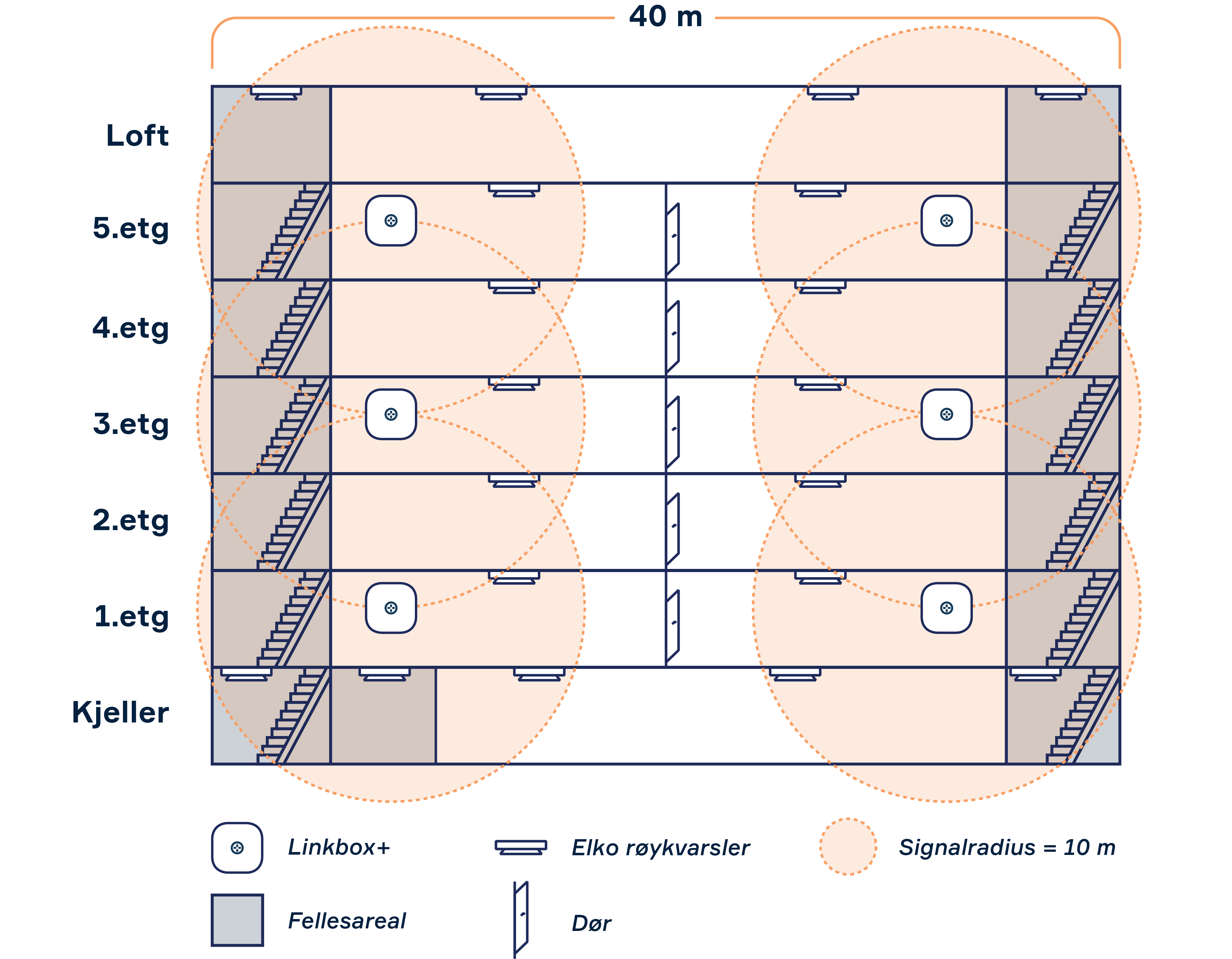

Illustrasjonen viser installasjon av sentralenheten Linkbox+ (rød) i annenhver etasje. Merk at dersom det er lukket adkomst til trapperom, skal egen Linkbox+ installeres i trapperommet.
Konfigurasjon av brannvarslingssystemet
Konfigurasjon av hjem og varslingssoner
Les artikkelen Konfigurering av kollektiv brannvarsling i Abralife-portalen – Abra Kundeservice for instruksjoner om konfigurasjon av hjem og varslingssoner i Abra Portal.
Paring av røykvarslere i Abra Portal
Profesjonelle installatører benytter Abra Portal også for oppkobling av røykvarslere. For instruksjoner, les artikkelen Legg til enhet i Abralife-portalen
Merking av produkter
Merk produktene hensiktsmessig for korrekt utplassering og installasjon i bygget. Påse at ikke utgang for lydsignal eller innganger for luft tildekkes ved merking.
Funksjonstesting før installasjon
Installasjonen og oppsett av brannvarslingssystemet skal gjennomføres før utplassering i bygget. Testen utføres på hver enkelt røykvarsler for å sikre at hvert enkelt røykvarsler kan sende og motta meldinger.
Testen gjennomføres ved å trykke og holde på "hush" knappen på røykvarslerne, og observere at alle røykvarslere tilkoblet samme Linkbox+ går i alarm (validere seriekobling). Følg instruksjonene i artikkelen Funksjonstest av røykvarslere i private boenheter – Abra Kundeservice.
Funksjonstesting ved installasjon
VIKTIG!
Funksjonstest av system etter installasjon
Ved overlevering av systemet skal det gjennomføres en systemtest der representanter fra Abra simulerer brann i en røykvarsler som fører til varsling til resten av bygget etter utløpt varslingstid. Funksjonstesten skal gjennomføres i henhold til retningslinjene i artikkelen Funksjonstest av røykvarslere og propagering av alarmer i flerbolig – Abra Kundeservice, med den eneste forskjellen at det simuleres brann i stedet for bruk av testgass.
Det skal kontrolleres at varslingstiden er innenfor kravene, og at alle røykvarslere aktiveres. En rapport vil eksporteres av kundesupport hos Abra og vedlegges overtakelsesprotokollen fra Abra til styret. Som vedlegg til overtakelsesprotokollen skal installatør fremskaffe:
- FDV-dokumentasjon. Benytt gjerne følgende artikkel som utgangspunkt: FDV - Brannvarslingssystem fra Abra med felles varsling – Abra Kundeservice
- Bildedokumentasjon som viser installasjon av alle røykvarslere og sentralenheter.
- Installasjons- og/eller plantegninger som viser posisjonen på alle røykvarslere og sentralenheter.
