Smarte låser installert på dører i flerboliger (sameier og borettslag)

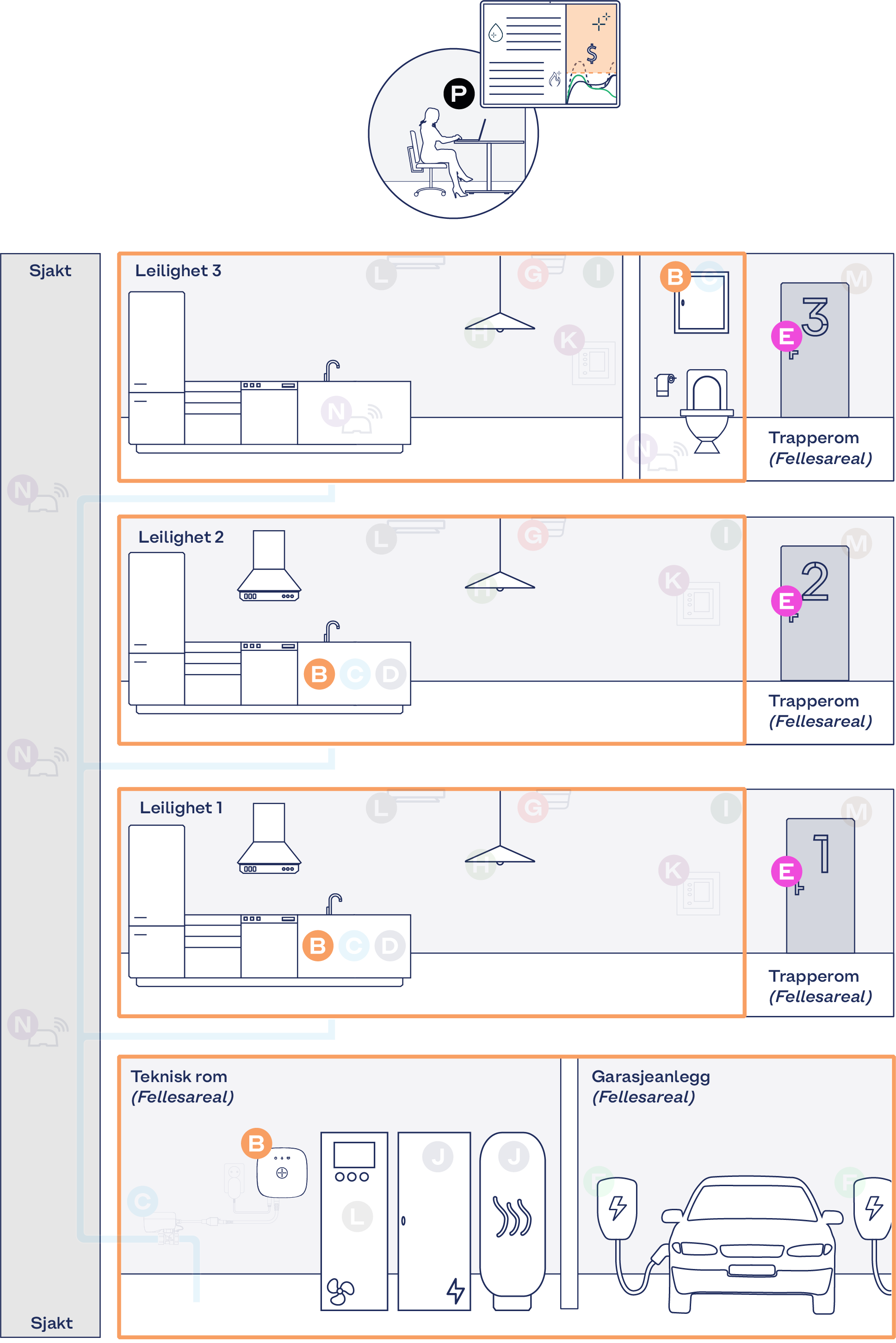

Prinsippskisse

Smart dørlås(er) (E) trådløst tilkoblet til Linkbox+ (B) for styring via Abralife-appen for beboere og Abra Portal for styret. Systemet tilbyr dessuten konfigurasjon av avanserte rutiner som øker sikkerheten og komforten.

Det anbefales at smarte dørlåser installeres på alle dører i fellesarealer, samt på alle inngangsdører i private boenheter. Som et alternativ til smarte dørlåser kan IO-moduler (R) installeres for smart styring av eksisterende låsesystemer. IO-moduler (R) kan også benyttes for fjernstyring av garasjeporter eller andre elektroniske låsesystemer.

Ved å sikre at også private boenheter har smarte dørlåser, kan styret enklere bistå beboere via Abra Portal (P) og gi tilgang til brann- og redningstjenester ved behov.

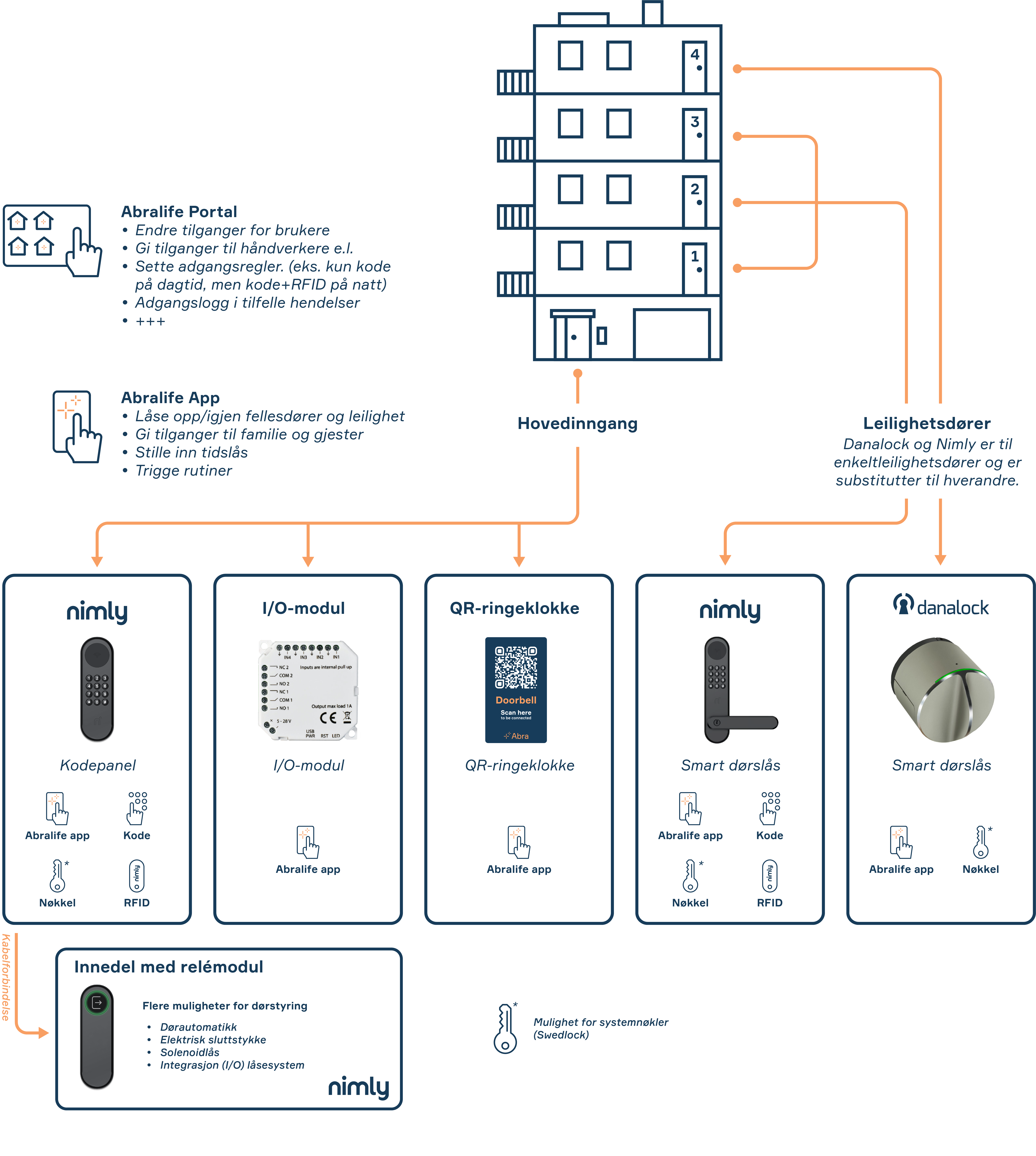

Generelt

Abra støtter smart styring av dørlåser fra Nimly og Danalock. Alle låsene er trådløse, og kommuniserer direkte med Linkbox+.

Nimly tilbyr komplette låsesystemer der opprinnelig låsekasse byttes ut, samt mulighet for bruk av PIN-koder gjennom et integrert kodepanel, RFID-brikke, nødnøkkel eller fingeravtrykksleser*.

Danalock V3 erstatter kun låsevrideren på innsiden av døren, noe som gjør den svært enkel å installere og ta i bruk. Produktet har ikke kodepanel, og kan kun styres via Abralife-appen.

Frient IO-modul kan benyttes til en rekke integrasjoner i Abra-systemet, deriblant garasjeporter, eksisterende låsemoduler og -systemer.

*Gjelder kun Nimly Touch Pro.





Smartlåser på private dører og dører til fellesarealer





IO-modul for styring av garasjeport







Installasjon

Installasjon av smarte låser i private boenheter og på dører i fellesområder

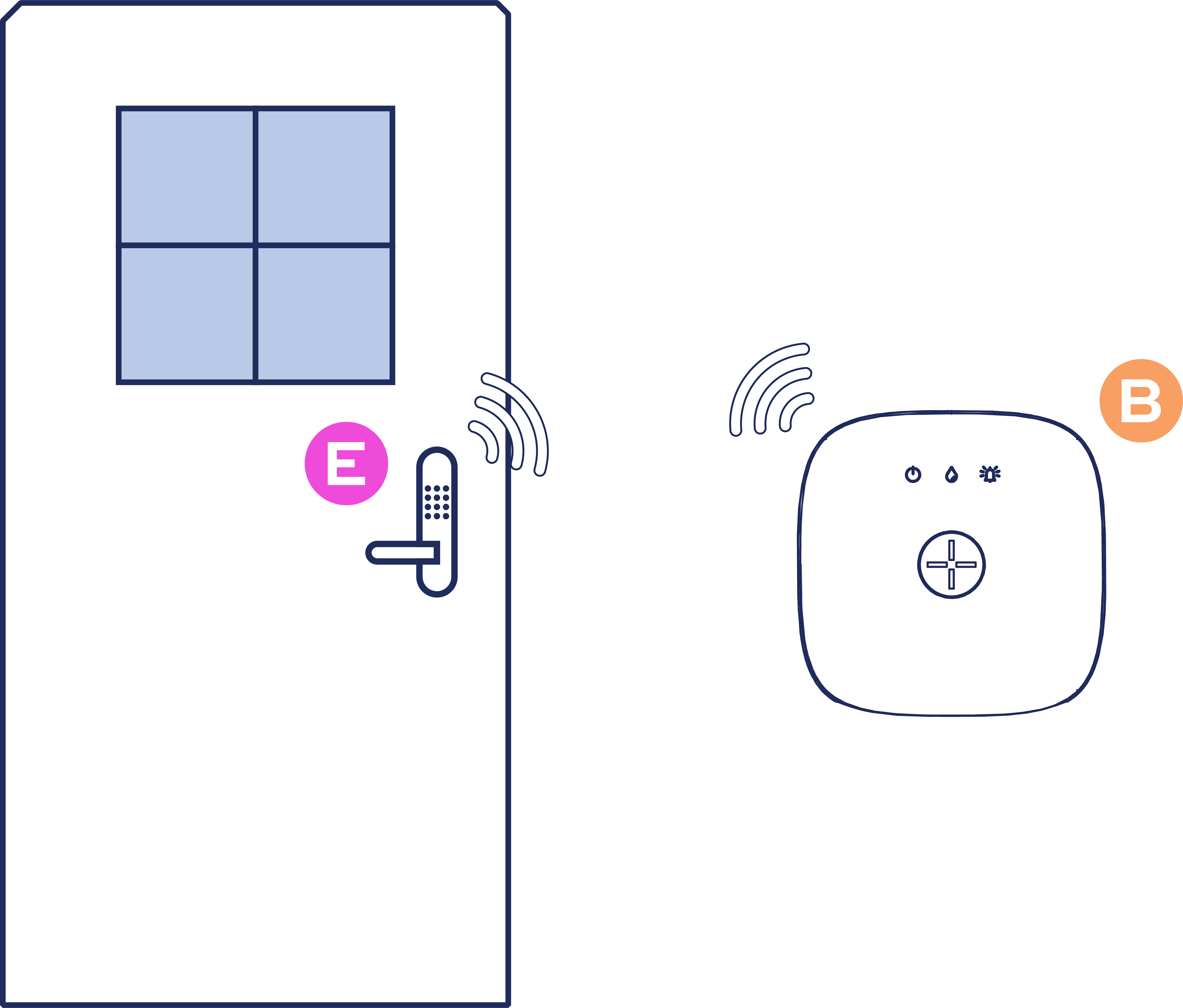

Koblingsskjema - installasjon av smarte låser i private boenheter og på dører i fellesområder

I private boenheter bør smarte dørlåser (E) som et minimum installeres på inngangsdører. Dersom dører til fellesarealer ikke har eksisterende, elektroniske låsesystemer, anbefales det å installere smartlåser også på disse dørene.

Ulike merker og modeller kan kombineres fritt mot Abra-systemet.

• • Smartlåser bør monteres på alle dører som gir tilgang til boligen, og disse må være kompatible med dørens type og låsmekanisme. Det bør være god dekning for trådløs kommunikasjon med Linkbox+, og låsen bør plasseres innenfor 15 meter i luftlinje fra sentralenheten i den aktuelle boenheten.
  • Det er viktig å unngå å plassere metallstrukturer eller andre enheter som kan forstyrre den trådløse kommunikasjonen i umiddelbart nærhet eller over smartlåsen, da dette kan påvirke ytelsen og påliteligheten til låsen.





Ikon	Produkt	Antall	Kommentar	Beskrivelse
	Linkbox+	1 stk.	Linkbox+ 4G eller Linkbox+ WiFi	Sentralenheten (B) monteres på egnet sted ved hjelp av medfølgende veggbrakett og tilkobles strøm via medfølgende 24V strømadapter.
	Smart dørlås	Inntil 50 stk.	Nimly Touch Pro Nimly Code Danalock v3	Smart dørlå som er kompatibel med Abra. Kjøp kompatible smartlåser i Abra Shop.





Produktliste - installasjon av smarte låser i private boenheter og på dører i fellesområder

Abra adgangskontroll støttes både ved bruk av sentralenheten Linkbox+ WiFi og Linkbox+ 4G.

Avhengig av merke og modell på dørlås, samt lokale forhold som kan begrense eller forsterke trådløse signaler, kan det være nødvendig å installere og knytte flere Linkbox+ til ditt hjem. Dette gjelder spesielt for store boenheter, boliger med utstrakt bruk av betong eller dersom dørlåsen er installert på garasjer eller boder med stor avstand fra sentralenheten.

Den trådløse rekkevidden mellom smartlåsen og din Linkbox+ kan forbedres ved installasjon av trådløse lyspærer, termostater eller brytere, samt andre smarte enheter som benytter Zigbee for trådløs kommunikasjon.

Dersom det ikke er praktisk å installere flere smarte enheter, eller du er utenfor rekkevidden av ditt lokale WiFi-nettverk, anbefaler vi å installere Linkbox+ 4G. Linkbox+ 4G kommuniserer over mobilnettet mot Abra Cloud, slik at alle tilkoblede enheter vises i Abralife-appen.



Produkt	Antall	Art.nr.	El.-nummer	NOBB	Link
Linkbox+ (sentralenhet)	Minimum 1 stk., men så mange som nødvendig for ønsket rekkevidde	Linkbox+ 4G 72.380.337113 eller Linkbox+ WiFi 72.380.337112	Linkbox+ 4G 4550400 eller Linkbox+ WiFi 4550401	Linkbox+ 4G 5648934 eller Linkbox+ WiFi 5648933	Abra Linkbox+ 4G | Abralife.no
Nimly Touch Pro (dørlås)	Inntil 50 stk.	92 (Nimly)	5800450   Connect Module: Art.nr: 74 EL: 5800460	-	https://nimly.no/product/touch-pro/
Nimly Code Black (dørlås)		104 (Nimly)	5800456   Nimly Connect Module: Art.nr: 74 EL: 5800460	-	Nimly Smart Lock Code Black med Trådløs Modul | Abralife.no
Danalock V3 Smart Lock



OBS! Det er nødvendig å kjøpe og installere Nimly Connect Module i Nimly-dørlåser for integrasjon mot Linkbox+. Produktet er tilgjengelig i AbraShop, under Nimly Connect Module | Abralife.no



Installasjonsveiledning for smarte dørlåser

For maksimal sikkerhet, optimal funksjon og for å oppfylle kriteriene i henhold til eventuelle sikkerhetsgodkjenninger, må installasjonen utføres i henhold til produsentens anvisninger. Vi anbefaler derfor at installasjon utføres av en av våre installasjonspartnere.



Nimly Touch Pro

Nimly Touch Pro - Installasjonsmanual

Nimly Touch Pro - Installasjonsguide



Nimly Code Black

Nimly Code - Installasjonsmanual

Nimly Code - Installasjonsguide



Danalock v3

Danalock V3 Smart Lock - Installasjonsguide



Generell veiledning

1. Før du starter installasjonen, les produsentens bruksanvisningen nøye og gjør deg kjent med produkteskens innhold. Dette for å sikre at du forstår alle funksjonene og kravene til installasjon.


   • Forbered installasjonen ved å åpne esken, fordel innholdet oversiktlig, og gjør deg kjent med alle komponenter, inkludert eventuelle medfølgende nødnøkler. Påse at du alltid har nødnøkler tilgjengelig under montering. Test nøkkelen i ytterdelens nøkkelsylinder før arbeidet påbegynnes.


   • Kontroller kompatibilitet med dør. Smartlåser som er kompatible med Abra er kompatible med både høyre- og venstrehengslede dører, med utsparing i henhold til skandinavisk standard (SS 817383) for ytterdør. Kontroller at medfølgende sluttstykke og låskasse passer i døren og dørkarmens utsparing. Dersom det er avvik i utfresingen fra dørfabrikant, må nødvendig modifikasjon foretas før du går videre.


2. Installer smartlåsen i henhold til produktets brukermanual. Vær oppmerksom på at smartlåsen må kobles til Linkbox+ før installasjonen fullføres, da tilkoblingen forutsetter tilgang til knapper for å sette smartlås i paringsmodus/tilkoblingsmodus. For å legge til PIN-koder, følg produsentens spesifikke anvisninger i brukermanualen.


3. Gjennomfør en funksjonstest ved å låse opp og låse igjen døren flere ganger, både ved bruk av smartlåsen og Abralife-appen. Dersom det oppstår problemer under installasjon eller funksjonstest, kontakt support eller en kvalifisert profesjonell. Ikke forsøk å demontere eller endre komponenter uten veiledning, da dette kan føre til skade eller tap av garantier.

Installasjon i fellesområder

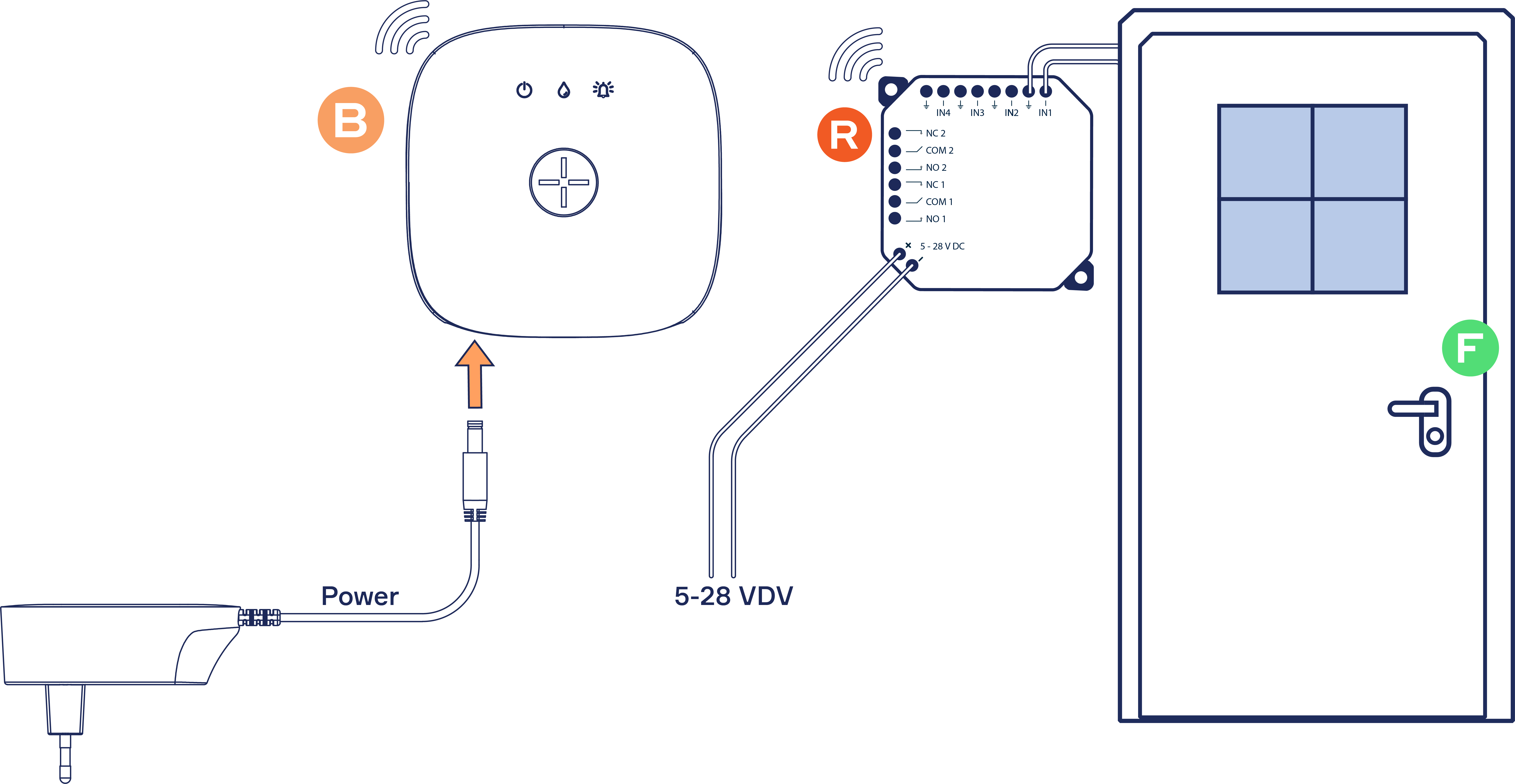

Koblingsskjema - installasjon av IO-modul mot eksisterende låsessystemer

For dører med eksisterende, elektroniske låsesystemer (F) installeres IO-modul (R) med kablet tilkobling til låsesystem. IO-modul (R) kommuniserer trådløst med Linkbox+ Geo (B) som koordineres på tvers av soner og bygg via Abra Cloud skytjenesten. Alle dørsystemer kan kontrolleres via Abra Portal (P) av styret, samt av beboere med tilgang via Abralife-appen.

Dersom dører til fellesarealer ikke har eksisterende, elektroniske låsesystemer, anbefales det å installere nye smartlåser. Ulike merker og modeller kan kombineres fritt mot Abra-systemet.

IO-modul bør installer3es innenfor 15 meter luftlinje fra sentralenheten Linkbox+ i det aktuelle bygget.











Produktliste - installasjon av IO-modul mot eksisterende låsessystemer

Abra adgangskontroll støttes både ved bruk av sentralenheten Linkbox+ WiFi og Linkbox+ 4G.

Avhengig av posisjonen til dørene som skal styres, kan det være nødvendig å installere og knytte flere Linkbox+ til ditt hjem. Dette gjelder spesielt for store bygg av betong og/eller metallkonstruksjoner.

For flerboligbygg anbefaler vi å installere Linkbox+ 4G som kommuniserer over mobilnettet mot Abra Cloud, og ikke er avhengig av WiFi-tilkobling.



Produkt	Antall	Art.nr.	El.-nummer	NOBB	Link
Linkbox+ (sentralenhet)	Minimum 1 stk., men så mange som nødvendig for ønsket rekkevidde	Linkbox+ 4G 72.380.337113 eller Linkbox+ WiFi 72.380.337112	Linkbox+ 4G 4550400 eller Linkbox+ WiFi 4550401	Linkbox+ 4G 5648934 eller Linkbox+ WiFi 5648933	Abra Linkbox+ 4G | Abralife.no
Frient	1 stk. pr. dør eller låsesystem	94438 (EAN 5713594003986)	TBD	N/A	IO Module | Frient.com







Tilvalg og alternativer

Linkbox+ støtter også tilkobling og styring av andre smarte produkter og løsninger for hjemmet. For mer informasjon, besøk www.abralife.no
