Denne installasjonsveiledningen er relevant for både eneboliger og leilighetskomplekser, da systemene og enhetene som skal tilkobles typisk er installert innenfor individuelle boenheter.
Koble trådløse enheter til Linkbox+
Legg til trådløse enheter ved å åpne Abralife- appen og følge stegene nedenfor.
- Trykk på “Oversikt” på hjemskjerm
- Trykk på "+" (pluss) symbolet øverst i høyre hjørne på hjemskjermen
- Trykk på “Legg til enhet”
- Finn ditt produkt i listen (eks. Elko Smart røykvarsler) og følg instruksjoner i Abralife-appen
Koble kablede enheter til Linkbox+ via Modbus RS-485 eller Modbus Ethernet/IP
Ved å benytte seg av Modbus RS-485 eller Modbus Ethernet/IP-tilkoblinger til din Linkbox+ 4G, kan Linkbox+ integreres mot systemer som krever kablet tilkobling. Abra støtter blant annet integrasjon mot sentrale driftsanlegg (SD-anlegg) og ventilasjonssystemer både via Modbus over RS-485 og Ethernet/IP.
For integrasjon mot kablede systemer, se vår nettbutikk Abra Shop. Der vil du både kunne bestille Abra-kompatible systemer og installasjon av Abra-sertifiserte elektrikere.
Dersom du allerede har Abra-kompatible systemer installert i din bolig, se listen over Abra-sertifiserte installatører som kan bistå med å koble systemene opp mot Abra.
OBS! Det er kun Linkbox+ 4G som har ModBUS grensesnitt.
Abra støtter følgende kablede systemer for ventilasjons-, varme- og lysstyring.

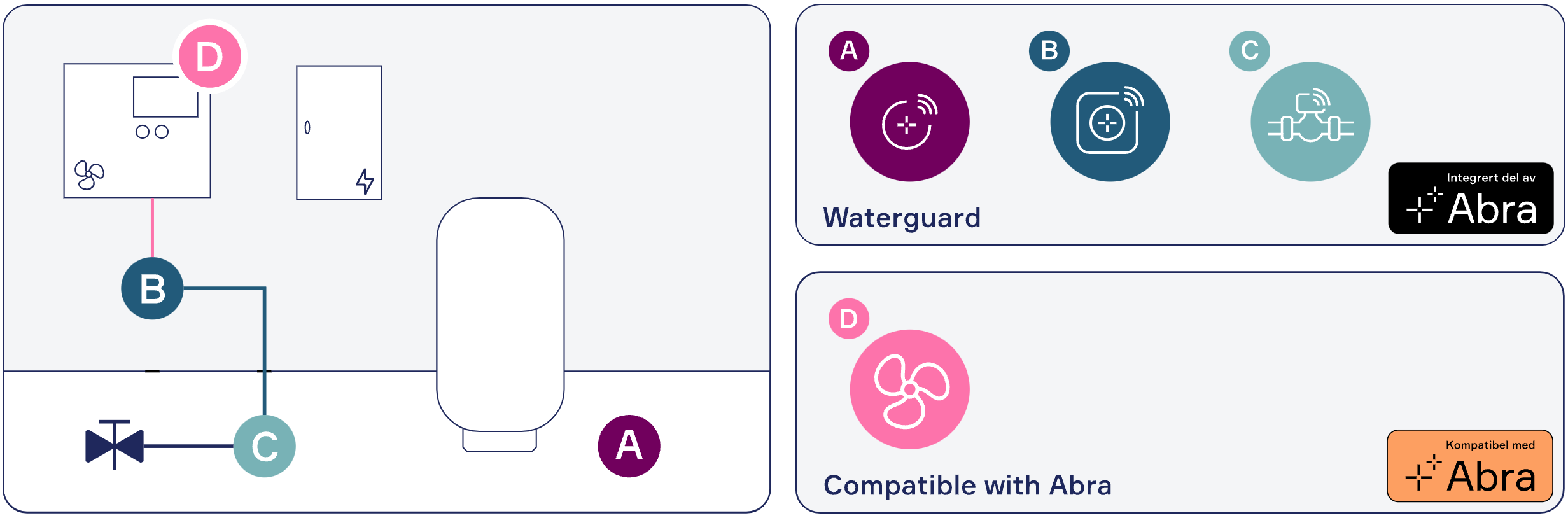

Illustrasjonen nedenfor viser en typisk installasjon i teknisk rom der Linkbox+ 4G (B) er tilkoblet et Abra-kompatibelt ventilasjonsanlegg (D) for styring av ventilasjon. I større boliger, leilighetsbygg og næringsbygg vil det ofte være installert sentrale driftsanlegg (SD-anlegg) som gjør det mulig å integrere Abra Linkbox+ mot en rekke andre systemer.
Gjennom Abralife-appen kan du velge om du er hjemme eller borte, og ventilasjonen reguleres automatisk til ønsket nivå. Med tilbehør som for eksempel CO2-føler, fuktføler og bevegelsesdeteksjon automatiseres styringen.

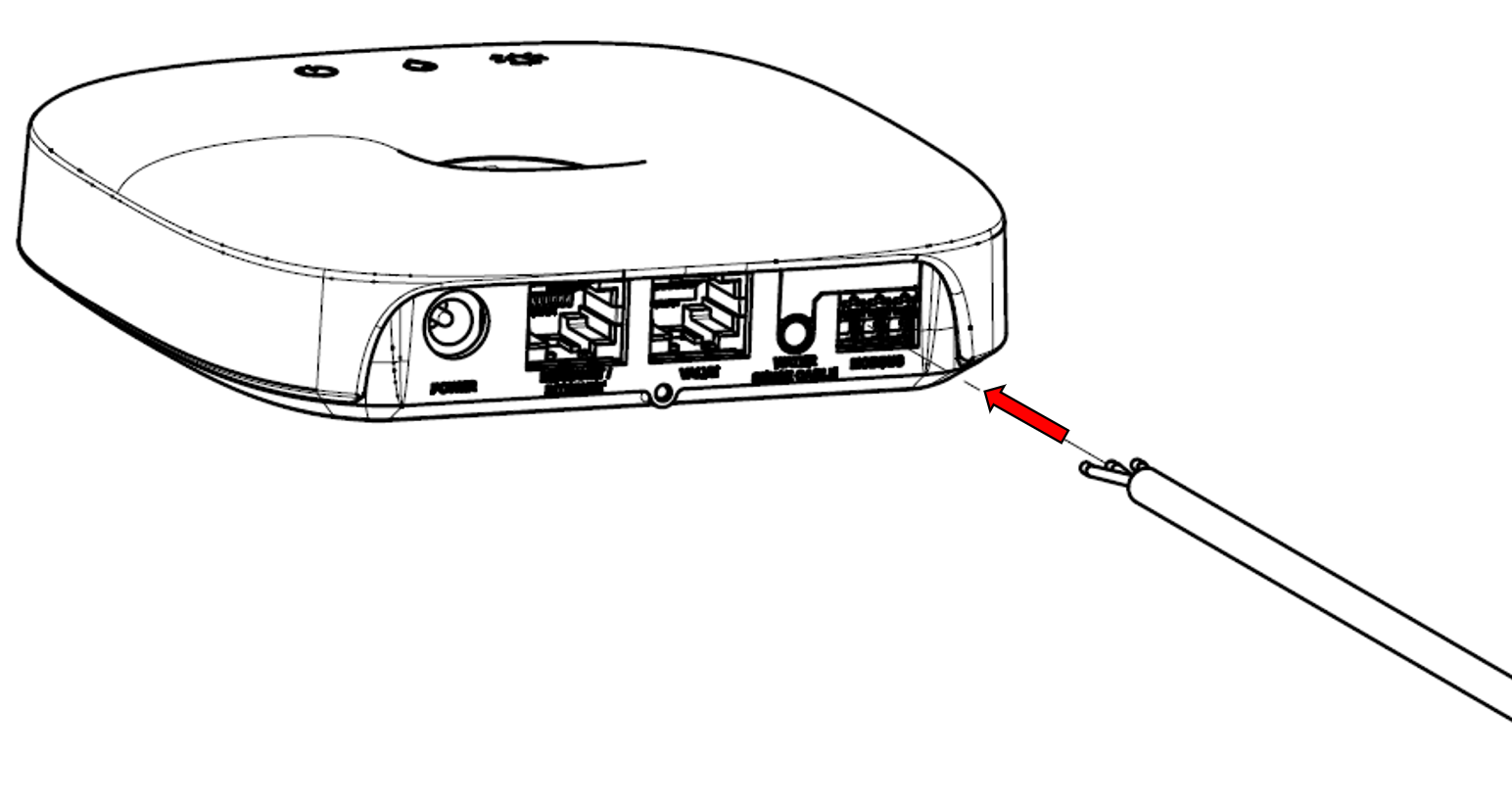

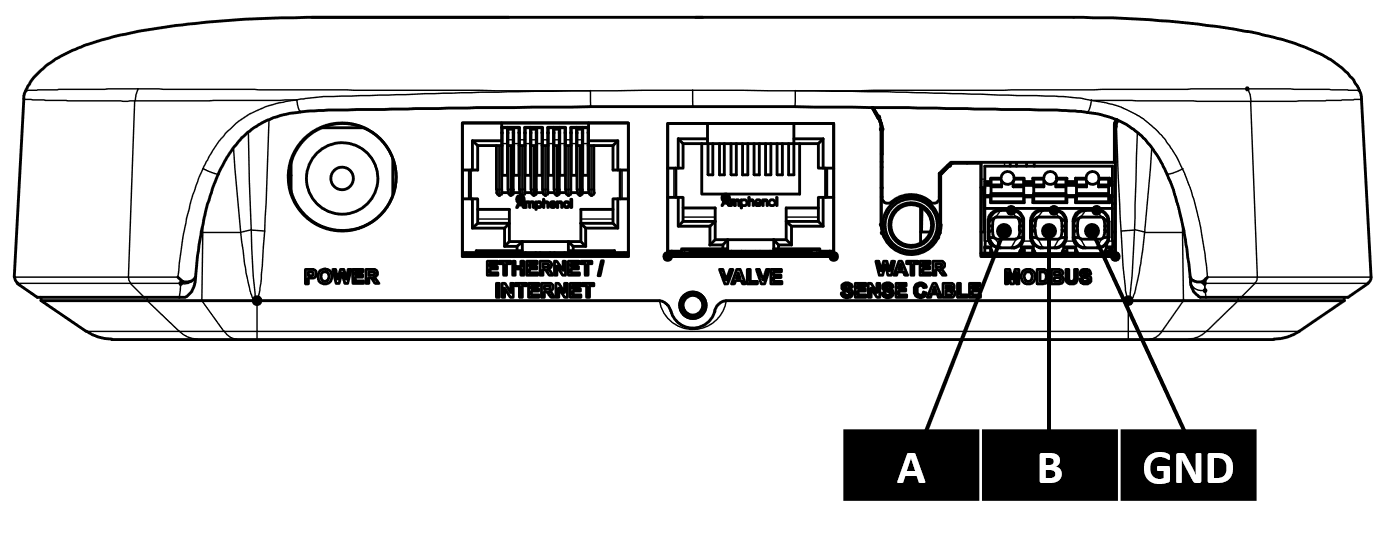

Illustrasjonen nedenfor viser tilkobling til Modbus RS-485-kontakt via en 3-leders kabel for datakommunikasjon (TX, RX, og GND). For kommunikasjon via BACnet over Ethernet/IP, koble til en nettverkskabel (Cat. 5 eller nyere) til Ethernet/Internet- porten i bunn av din Linkbox+ 4G der det er merket "Ethernet/Internet".
For spesifikke instruksjoner knyttet til Abra-kompatible systemer, se produsentens brukermanual under "Dokumentasjon" i vår nettbuikk Abra Shop.
Vi jobber kontinuerlig for å integrere nye systemer
