Installasjon

Retningslinjer for valg av optimal plassering

Linkbosx+ kan monteres på vegg ved hjelp av medfølgende braketter. Alternativt kan produktet ligge flatt på egnet underlag uten bruk av festebraketter.

• Sentral plassering: Plasser Linkbox+ WiFi så sentralt som mulig i boligen din for å sikre at WiFi-signalet når alle rom jevnt.

• Unngå hindringer: Forsøk å unngå tykke vegger, betongstrukturer eller metallhindringer (f.eks. inne i et fordelerskap) da dette kan redusere eller hindre de trådløse signalene til og fra enheten.

• Reduser forstyrrelser: Hold Linkbox+ WiFi borte fra elektroniske enheter som kan forstyrre signalene, for eksempel mikrobølgeovner eller trådløse telefoner. Vi anbefaler > 1 m avstand til nevnt eller tilsvarende utstyr som sender eller mottar høyfrekvente radiosignaler.

Montering av Linkbox+ med standardbrakett

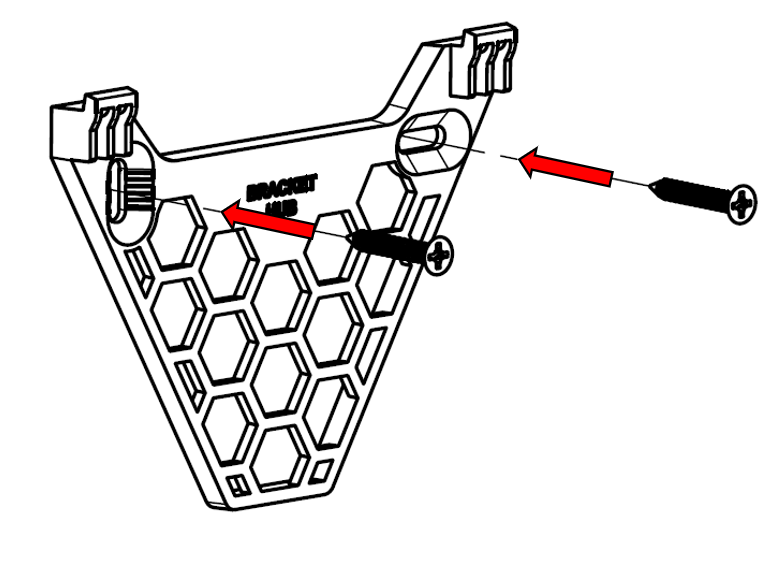

1. Fest Linkbox+ standardbrakett til vegg med medfølgende skruer. Hvis andre skruer benyttes, påse at skruehodene ikke stikker ut av festepunktene i braketten da dette kan hindre Linkbox+ i å feste seg ordentlig til braketten

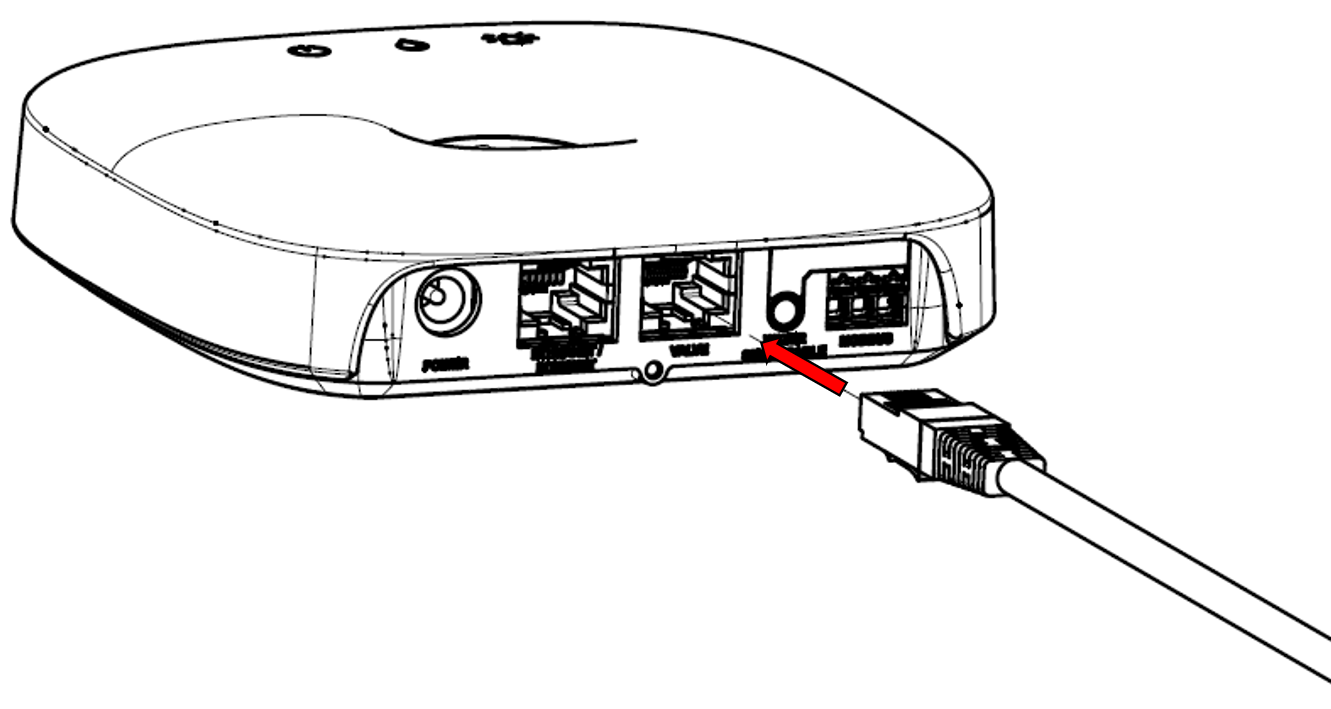

2. Koble til

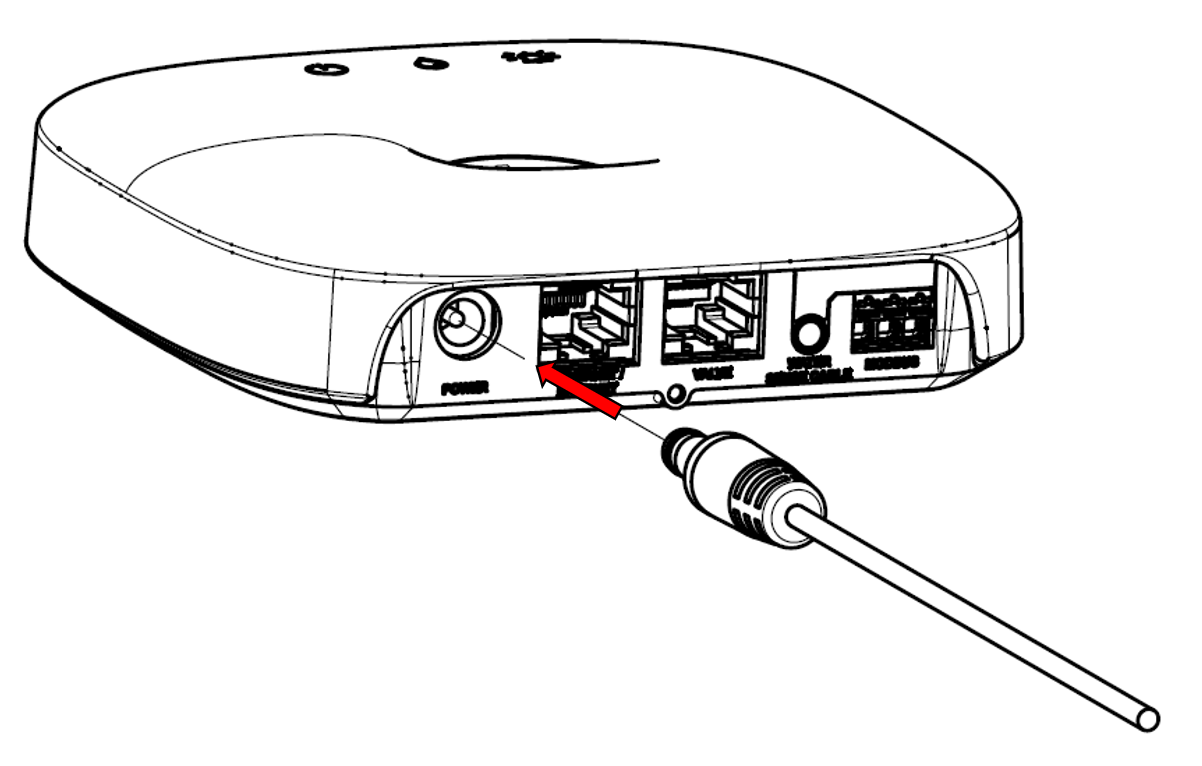

   • Medfølgende 24V DC strømtilførsel

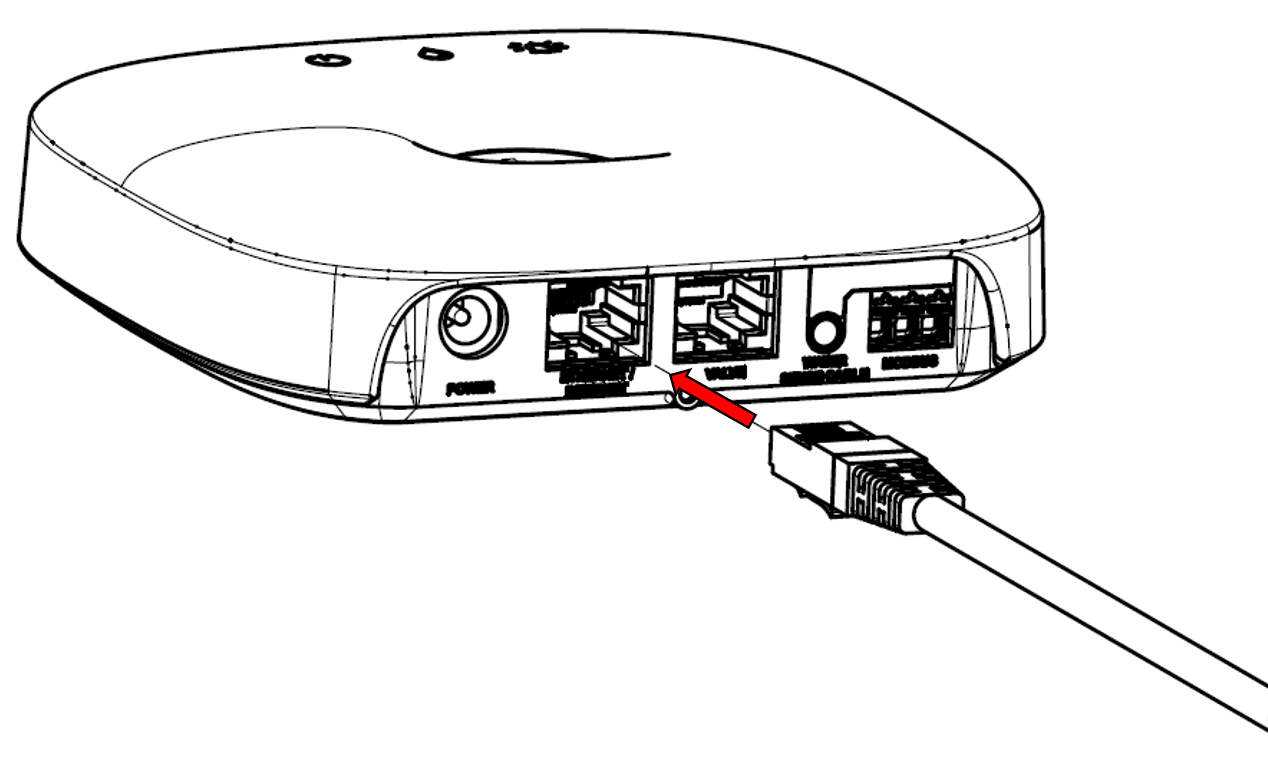

   • Ventilkabel (Cat.6) - for bruk med Waterguard+ ventiler

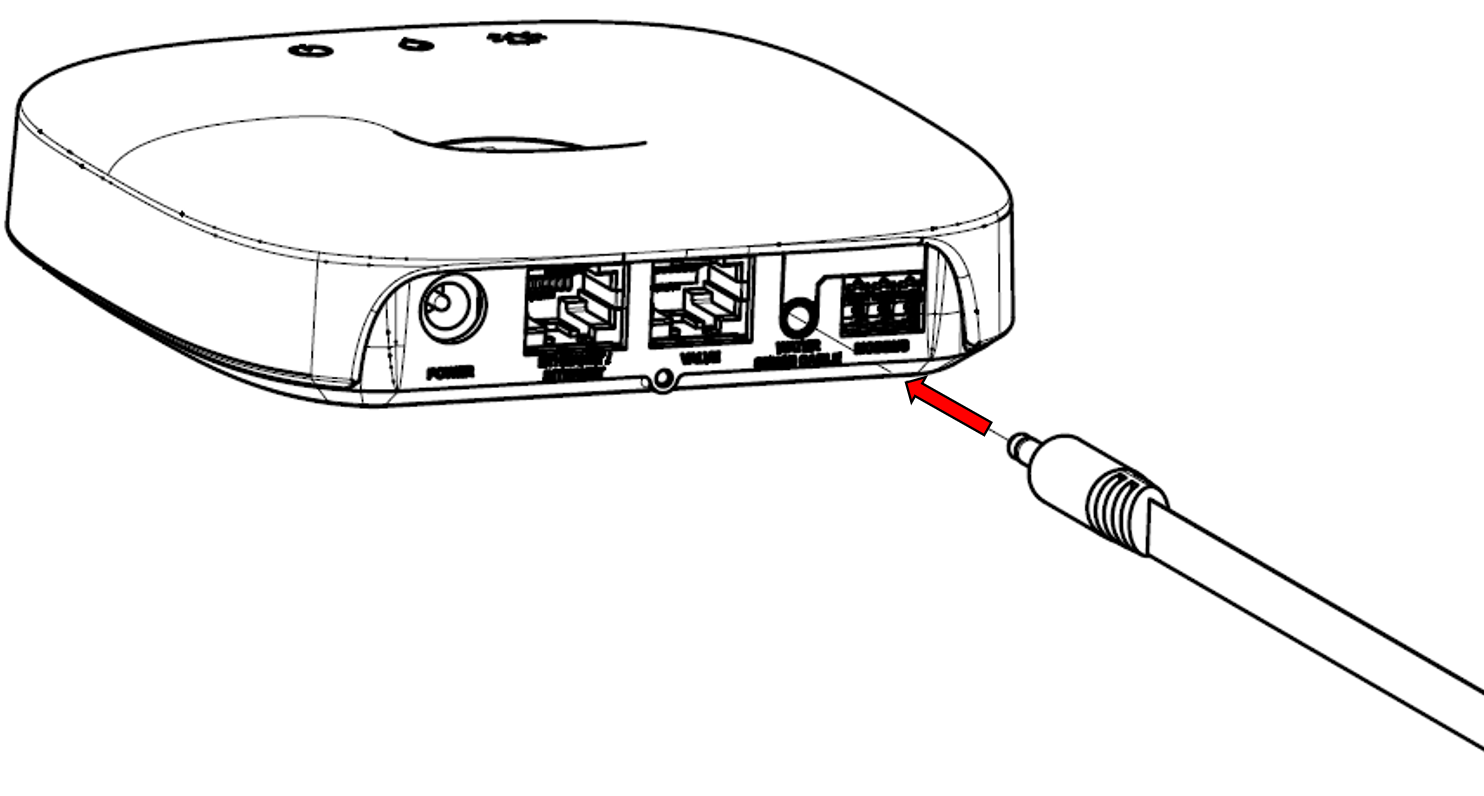

   • Sensor tape - for bruk med Waterguard+ ventiler


   • Ethernet/internett kabel (valgfritt)

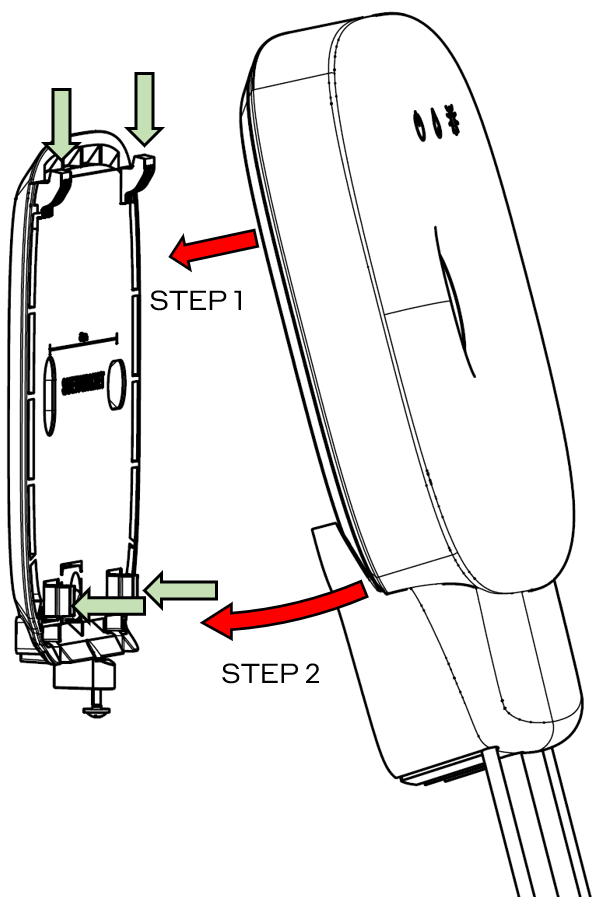

3. Linkbox+ hektes skrått på braketten via de to festepunktene øverst (Step 1)  og føres ned mot braketten (Step 2)

Montering av Linkbox+ med sikkerhetsbrakett

Sikkerhetsbraketten er et tilleggsprodukt og et alternativ til standardbraketten som følger med Linkbox+.  Sikkerhetsbraketten hindrer tilsiktet og utilsiktet frakobling av kabler.

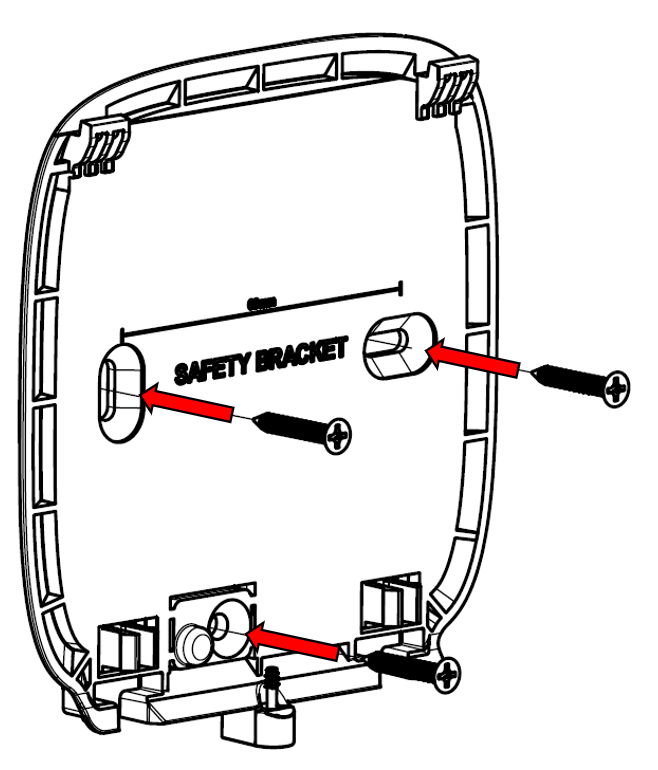

1. Fest Sikkerhetsbraketten til vegg med medfølgende skruer. Hvis andre skruer benyttes, påse at skruehodene ikke stikker ut av festepunktene i braketten da dette kan hindre Linkbox+ i å feste seg ordentlig til braketten

2. Koble til kabler i Linkbox+ (strømkabel, ventilkabel, sensor tape (valgfritt), ethernet/internet cable (valgfritt) og Modbus kabel (valgfritt).

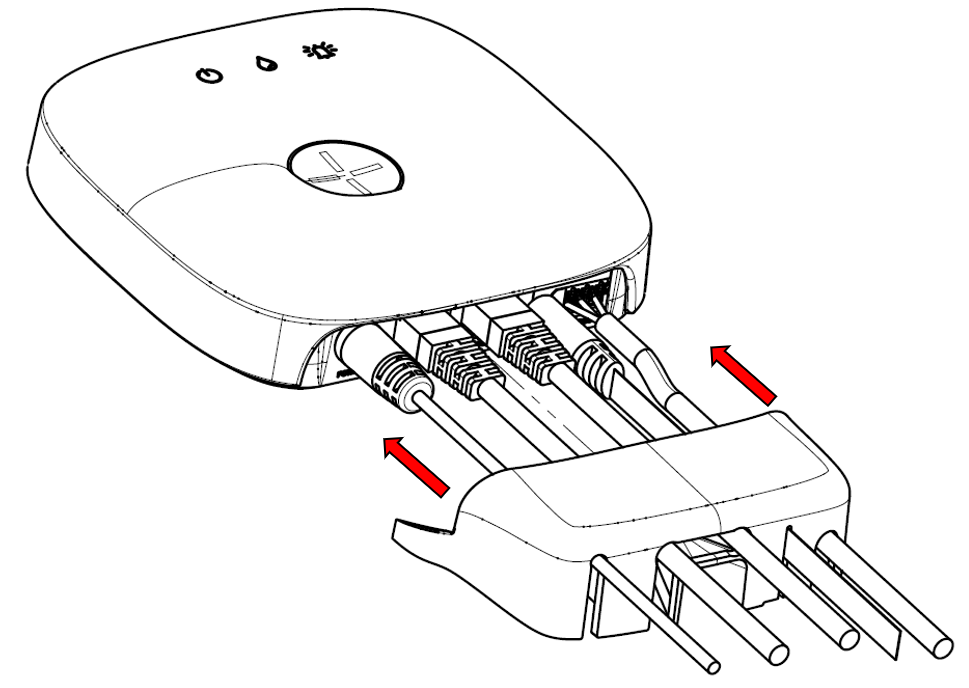

3. Tilpass kablene til sporene i kabelbeskytteren og dra denne helt opp til Linkbox+.




4. Linkbox+ hektes skrått på braketten via de to festepunktene øverst (Step 1) og deretter de to festpunktene i bunnen av braketten (Step 2). Et merkbart "KLIKK" skal høres når Linkbox+ er korrekt festet. Dobbeltsjekk at enheten ikke sitter skjevt eller er ufullstendig festet.

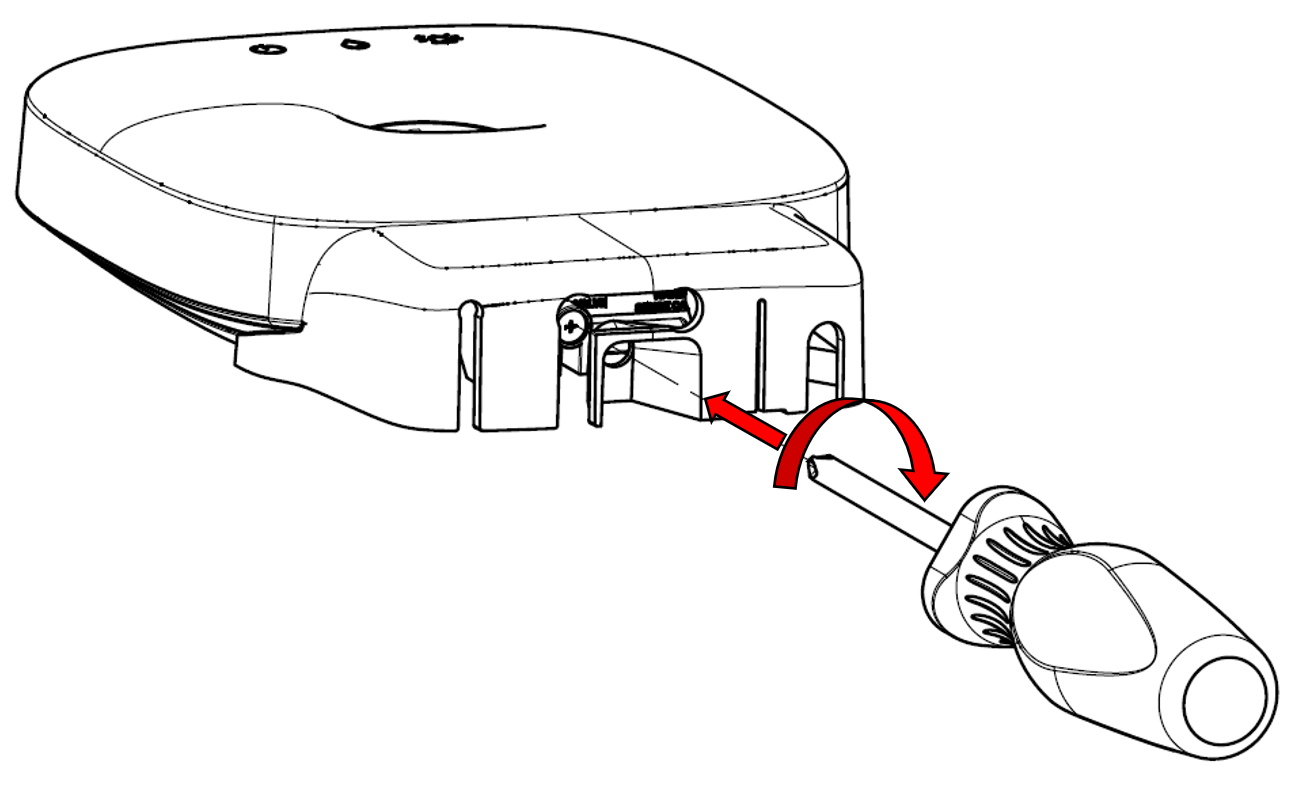

5. Bruk en Philips PH1 or PH2 skrutrekker til å stramme festeskruen i underkant a braketten. Skruen sikrer at Linkbox+ ikke løsner fra braketten utilsiktet ved vibrasjoner eller støt.



MERK:

• Vi anbefaler ikke å bruke dobbeltsidig tape til montering av Linkbox+ da dette kan føre til at enheten løsner og faller ned ved utilsiktet vibrasjon eller støt. Dobbeltsidig tape er ikke tillatt når enheten brukes som styringsenhet (SPT) i et innbruddsalarmsystem.
• Standard nettverkskabel (dobbel RJ45, Cat.5/Cat.6)) kan benyttes med lengde opp til 100 meter.

Oppsett og konfigurasjon

Oppsett av Linkbox+ er enkelt med Abralife mobilappen, som tilbyr en trinnvis veiledning for konfigurasjon. Skann QR-koden på fremsiden av produktet og følg linken for å komme i gang. Dette vil ta deg til nedlasting av Abralife appen og bistå deg med å koble til din Linkbox+ WiFi.
