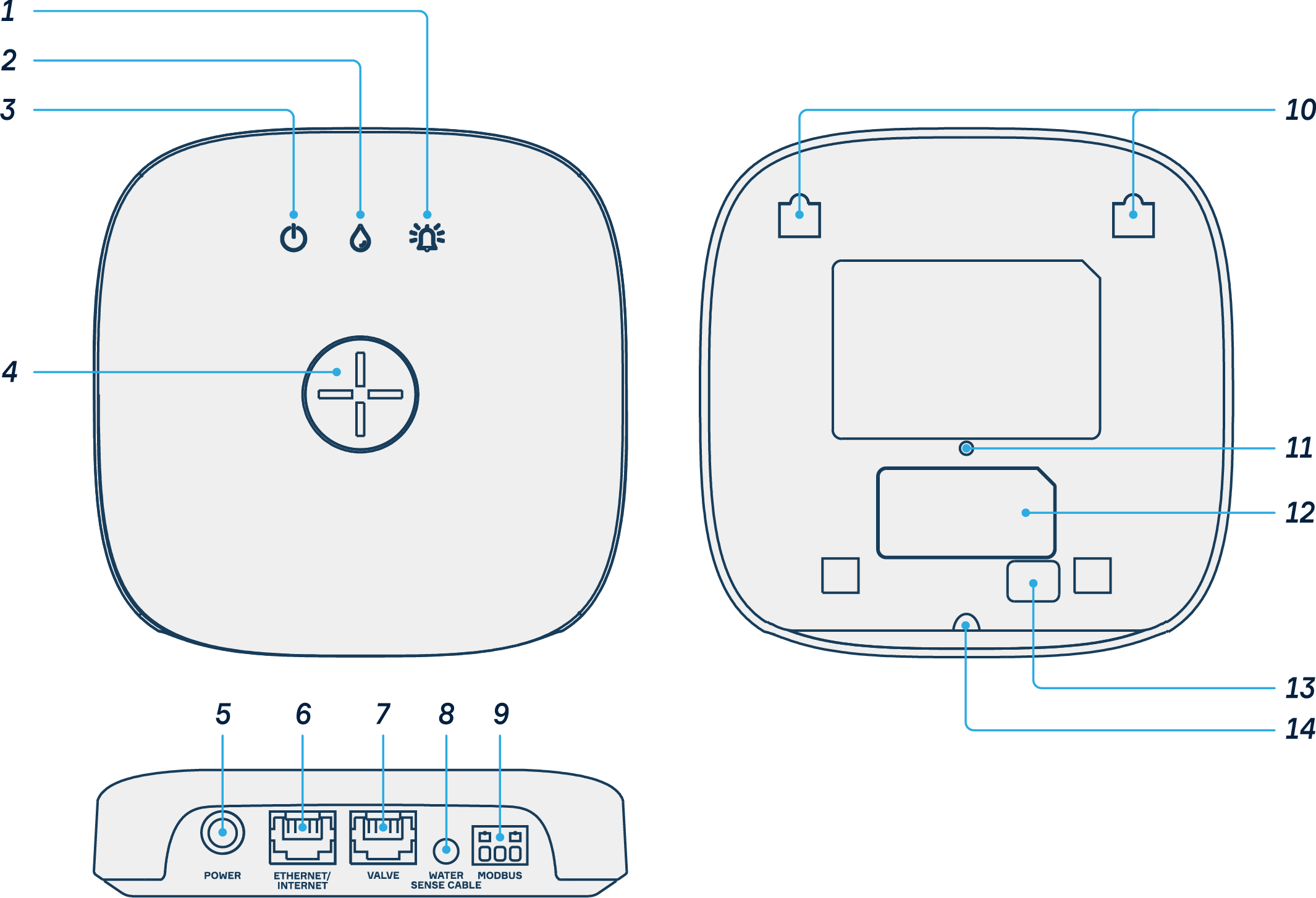

Funksjonelle elementer

1	2	3

1. LED-indikator for enhetsstatus


2. LED-indikator for vannsikring


3. LED-indikator for brann- og innbruddssikring


4. Knapp for interaksjon med Linkbox+ (avstille alarm, åpne/lukke vanntilførsel, etc.)


5. Kontakt for strømtilførsel - 24V DC


6. Kontakt for Ethernet/Internet via nettverkskabel


7. Kontakt for ventilstyring via nettverkskabel


8. Kontakt for sensortape


9. Kontakt for Modbus kommunikasjon


10. Monteringshull for Linkbox+ festebraketter eller skruer


11. Reset-knapp


12. Kontakt for skjult kabling (fjern tape for å vise kontakt)


13. Sensor som detekterer at Linkbox+ er fjernet fra sikkerhetsbrakett (ekstrautstyr)


14. Skrue for å feste Linkbox+ til sikkerhetsbrakett

Fysiske grensesnitt

Tilkoblinger
